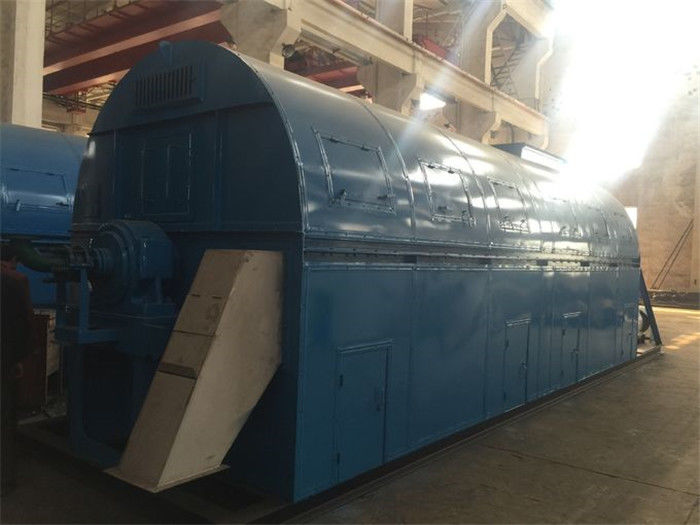

στεγνωτήρας διεξαγωγής δεσμών σωλήνων 10kg/h 3.3m2 GZG

Περιγραφή προϊόντων

Στεγνωτήρας δεσμών σωλήνων

Γενικές περιγραφές:

• Ο στεγνωτήρας δεσμών σωλήνων είναι βασισμένος στον τρόπο διεξαγωγής για. Το προϊόν για να είναι θερμαμένος και ξηρός μόνο ατμός επαφών θέρμανε τους σωλήνες, και όχι άμεσα τον ατμό. Οι δέσμες σωλήνων χρησιμοποιούνται στη counter-flow αρχή (δηλ. ροές ατμού στην κατεύθυνση απέναντι από t0 η κατεύθυνση της υλικής ροής). Οι στεγνωτήρες δεσμών σωλήνων σχεδιάζονται με την εξέταση των υγρών - και - ξηρών χαρακτηριστικών ροής προϊόντων, της τάσης σχηματισμού κρουστών κομματιών και της θερμικής ευαισθησίας του υλικού στον ξηρό όρο.
• Στο στεγνωτήρα δεσμών σωλήνων οι σωλήνες τακτοποιούνται κατά τρόπο περιφερειακό στην εσωτερική περιφέρεια του περιστρεφόμενου κοχυλιού. Αυτές οι ολόκληρες κοχύλι και συνέλευση σωλήνων υποστηρίζονται στα ελαστικά αυτοκινήτου/τους κυλίνδρους & οδηγούνται μέσω της κατάλληλης κίνησης εργαλείων. Το υγρό υλικό τροφών ταΐζεται μέσω του υλικού ακροφυσίου κολπίσκων που εγκαθίσταται από τη μία πλευρά του κοχυλιού του στεγνωτήρα. Αυτή η υγρή τροφή ταΐζεται μέσω του τροφοδότη βιδών. Υλικό τροφών που πλημμυρίζεται στους σωλήνες με τη βοήθεια της ανύψωσης των λεπίδων που τοποθετούνται στο περιστρεφόμενο κοχύλι. Ο ατμός εισάγεται στους σωλήνες μέσω της περιστρεφόμενης ένωσης που εγκαθίσταται στο υλικό τέλος απαλλαγής του κοχυλιού. Το υλικό παίρνει ξηρό & απαλλαγμένο από τους υλικούς λιμένες απαλλαγής στο κοχύλι. Οι ατμοί αφαιρούνται από το τέλος τροφών με τη βοήθεια του ανεμιστήρα αναρρόφησης μετά από να χωρίσουν τα πρόστιμα στο διαχωριστή κυκλώνων. Η κατάλληλη ρύθμιση σφράγισης παρέχεται για να αποτρέψει τις απώλειες διαρροής αέρα και προϊόντων.
• Η δέσμη σωλήνων περιστρέφεται μέσα στη στάσιμη απομονωμένη κατοικία. Τον ατμό περνούν αν και ένα τέλος της δέσμης σωλήνων για την ξήρανση και το συμπύκνωμα αφαιρείται από το άλλο τέλος. Το υγρό υλικό τροφών για να είναι ξηρό τροφοδοτείται την κατοικία στάσιμων στεγνωτήρων από το ακροφύσιο τροφών από τη μία πλευρά. Το υλικό παίρνει ανυψωμένο επάνω & πλημμυρισμένο στους σωλήνες με τη βοήθεια της ανύψωσης των λεπίδων που παρέχονται στην περιφέρεια δεσμών σωλήνων. Το υλικό παίρνει ξηρό από τη μεταφορά θερμότητας διεξαγωγής & απαλλάσσεται από το άλλο τέλος.

Τεχνικές παράμετροι:

Λεπτομέρειες προϊόντων:

Χαρακτηριστικά γνωρίσματα του στεγνωτήρα δεσμών σωλήνων σειράς GZG:

Ο στεγνωτήρας δεσμών σωλήνων σειράς GZG (στεγνωτήρας δεσμών σωλήνων) είναι έμμεση θερμαμένη, αποξηραντική μηχανή τύπων επαφών που μπορεί να είναι και παράλληλη ροή και η counter-flow ξήρανση. Είναι εξαιρετικά οικονομικό και πρακτικό. Μεταξύ όλων των ειδών των αποξηραντικών μηχανών, είναι το χαμηλότερο στην κατανάλωση ισχύος του και την κατανάλωση θερμότητας. Η εξάτμιση ενός κλ του νερού καταναλώνει μόνο 1,5 στον ατμό 2kg, μόνο 50% της ρευστοποιώντας κατανάλωσης του στεγνωτήρα. Η ξήρανση της ένας ζυμωνομμένης τόνος σκόνης χλόης καταναλώνει 15kW/h, μόνο 25% συγκρίνουν με το ρευστό κρεβάτι. Και η κατανάλωση ηλεκτρικής δύναμης και η κατανάλωση ατμού φθάνουν στο προηγμένο επίπεδο των ίδιων καλών προϊόντων. Τα υλικά με την περιεκτικότητα σε απόγειο μπορούν να είναι ξηρά, η ευελιξία ξήρανσης είναι ευρεία. Ο χρόνος ξήρανσης μπορεί να ρυθμιστεί σύμφωνα με την ιδιοκτησία των υλικών και την απαίτηση υγρασίας. Μπορεί να είναι συνεχής λειτουργία της υψηλής αυτοματοποίησης, ή διαλείπουσα λειτουργία για την ειδική τεχνική διαδικασία. Η μηχανή έχει τα λιγότερα εξαρτήματα, συμπαγής τεχνική διαδικασία και καταλαμβάνει μια μικρή περιοχή, εκτός αυτού, αυτό είναι εύκολη να εγκαταστήσει.

Περιγραφή της δομής και του υλικού εξοπλισμού

• η σίτιση και η απαλλαγή του σημείου μπορούν να καθοριστούν με του πελάτη ή την επεξεργασία της απαίτησης.
• Το απορροφώντας σχέδιο τοπ αέρα χρήσης συστημάτων εξαγωγής, ο αέρας εξάτμισης θα εισάγει το διαχωριστή κυκλώνων αέρα ξεσκονίσματος (χωρισμένη αγορά) διά την αρνητική πίεση και η έξοδος εξαγωγής αέρα μπορεί να εξασφαλίσει ότι δεν υπάρχει καμία σκόνη που απαλλάσσεται.
• Το εξωτερικό θερμικό κρατώντας βαμβάκι βράχου χρήσης &=50mm.
• Ο χαμηλός κύλινδρος του πιάτου ανοξείδωτου χρήσεων &=4mm συσσωρεύω-σωλήνων, ο ανώτερος κύλινδρος χρησιμοποιεί το πιάτο ανοξείδωτου &=3mm το μπλέκοντας ανοξείδωτο χρήσεων &=3mm πιάτων ο σωλήνας θέρμανσης χρησιμοποιεί το ραγίζοντας σωλήνα πετρελαίου GB9948/20# το υπόλοιπο του οποίου χάλυβας άνθρακα χρήσης.
• η ένωση μεταξύ του σωλήνα και του πιάτου σωλήνων χρησιμοποιεί το σωλήνα επέκτασης για να εξασφαλίσει τη δύναμη σύνδεσης και να παρατείνει τη μακροζωία λειτουργίας.

Γενική περιγραφή στην ασφάλεια

Σε περίπτωση δυσλειτουργίας ή αποτυχίας του εξοπλισμού, τα απαραίτητα προστατευτικά μέτρα θα ληφθούν για να εξασφαλίσουν ότι ο εξοπλισμός και τα προϊόντα παραμένουν σε ένα ασφαλές κράτος. Παρέχετε τις ακόλουθες εγκαταστάσεις για να εξασφαλίσετε την ασφάλεια του προσωπικού, των προϊόντων και του εξοπλισμού:

A) Κατάλληλες ανίχνευση ελαττωμάτων και ανακοίνωση συναγερμών

- Συσκευή αποστολής σημάτων πίεσης για το λειτουργούν αέριο: ο εξοπλισμός δεν μπορεί να αρχίσει ή ο ψεκαστήρας δεν μπορεί να ψεκάσει πότε η πίεση αερίου είναι πάρα πολύ χαμηλή. (προαιρετικός)

- Συσκευή αποστολής σημάτων πίεσης στο εμπορευματοκιβώτιο: όταν η θετική πίεση στο εμπορευματοκιβώτιο υπερβαίνει την καθορισμένη αξία, οι βαλβίδες κολπίσκων και εξόδου αυτόματα κοντά θα εξασφαλίσουν την ασφάλεια του χειριστή και του δωματίου. (προαιρετικός)

- Συσκευές αποστολής σημάτων πίεσης για κάθε αερόσακο του εξοπλισμού (που περιορίζεται στη σφραγίζοντας συσκευή αερόσακων εάν είναι απαραίτητο): όταν η πίεση αέρα κάθε σφραγίδας αερόσακων του εξοπλισμού είναι πάρα πολύ χαμηλή ή η διαρροή εμφανίζεται, ο εξοπλισμός δεν θα είναι σε θέση να αρχίσει ή να ανησυχήσει ή να σταματήσει. (προαιρετικός)

- Συσκευή αποστολής σημάτων ρευμάτων και τάσης: όταν το ρεύμα και η τάση είναι πάρα πολύ υψηλά ή πάρα πολύ χαμηλά κατά τη διάρκεια της λειτουργίας του εξοπλισμού, ο χειριστής θα ειδοποιηθεί για να σταματήσει τη μηχανή για την ανίχνευση ή το αυτόματο κλείσιμο. (προαιρετικός)

B) Προειδοποιητικό σημάδι του οικοδεσπότη/του κύριου συνόλου

- προειδοποιήσεις για όλες τις καυτές/κύριες καθορισμένες επιφάνειες.

- τα προειδοποιητικά σημάδια παρουσιάζονται κατωτέρω:

- όλα τα περιστρεφόμενα μέρη θα σφραγιστούν κατάλληλα.

C) Το κουμπί της στάσης έκτακτης ανάγκης θα βρεθεί σε μια περιοχή προσιτή στο χειριστή

- Το κουμπί για τη στάση έκτακτης ανάγκης τίθεται στην οθόνη λειτουργίας της ανθρώπου-μηχανής διεπαφής, η οποία είναι εύκολο να λειτουργηθεί.

D) Ο θόρυβος 1m μακρυά από τη συσκευή είναι κάτω από 75 DB.

- Αφότου απομονώνεται η πηγή θορύβου, ο θόρυβος της συσκευής μπορεί να είναι λιγότερο από 75db.

E) Θέστε μια καλή στηρίζοντας συσκευή σε κάθε θέση απομόνωσης του εξοπλισμού, ώστε να αποβληθεί καλύτερα η στατική ηλεκτρική ενέργεια που παράγεται όταν λειτουργεί ο εξοπλισμός.

F) Διακοπή ρεύματος και αποκατάσταση

- Σε περίπτωση διακοπής ρεύματος, προκειμένου να προστατευθούν ο χειριστής, ο ίδιος ο εξοπλισμός και το προϊόν, ο εξοπλισμός είναι σε ένα κράτος στάσεων.

- Είναι απαραίτητο ότι η ανθρώπινη επέμβαση πρέπει να απαιτηθεί για να ξαναξεκινήσει τη δύναμη, και ο εξοπλισμός δεν μπορεί να τρέξει αυτόματα όπως απαιτείται από την κκπ όταν ανατροφοδοτείται η δύναμη.

Εφαρμογές:

1. Η αποξηραντική μηχανή είναι κατάλληλη για τα χαλαρά υλικά, παραδείγματος χάριν: μορφή σκονών, μορίων και φετών χωρίς μεγάλα μόρια.

2. Εφαρμογή στη χημική βιομηχανία, τη βιομηχανία τροφίμων, τη βιομηχανία τροφών και άλλες βιομηχανίες, παραδείγματος χάριν: εργοστάσιο αμύλου, εργοστάσιο τροφών, εργοστάσιο επεξεργασίας κρέατος, εργοστάσιο κρασιού, εργοστάσιο μπύρας και ούτω καθεξής.

Χαρακτηριστικά γνωρίσματα του υλικού

Διάγραμμα ροής:

1. υλικός κολπίσκος

2. οδηγώντας συσκευή

3. συνδετήρας ατμού

4. εξωτερικό περίβλημα

5. άνοιγμα εξάτμισης

6. ίδρυμα

7. εσωτερικό στοιχείο της τσαπατσουλιάς σωλήνων

8. υλική έξοδος

9. συνδετήρας εξόδου ατμού
