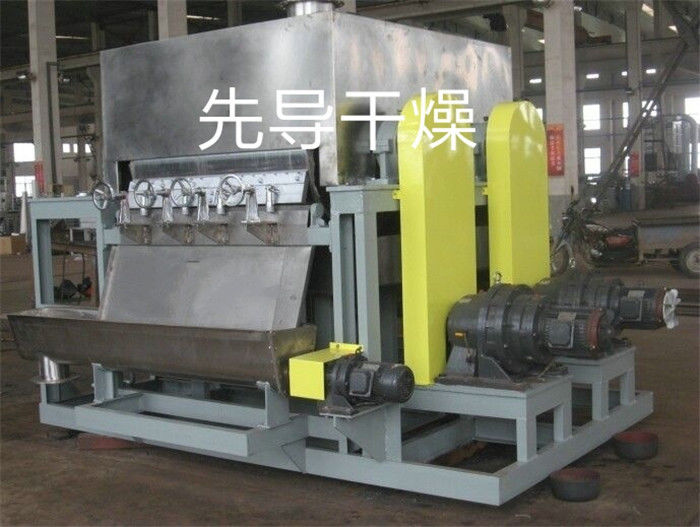

Υψηλός θερμικός στεγνωτήρας διεξαγωγής τυμπάνων Hg 1.12m2 αποδοτικότητας

Περιγραφή προϊόντων

ΤΎΜΠΑΝΟ DRYER/TUMBLE DRYER ΣΕΙΡΆΣ HG/ΣΤΕΓΝΩΤΉΡΑΣ CYLINDRER/FLAKER ΜΕ SCRAPPER

Σειρά της εφαρμογής

Είναι κατάλληλο για τις υγρές πρώτες ύλες ή το παχύ υγρό στη χημική βιομηχανία, βιομηχανία χρωστικής ουσίας, βιομηχανία φαρμάκων, βιομηχανία τροφίμων, βιομηχανία μεταλλουργίας και ούτω καθεξής.

Λεπτομέρειες προϊόντων:

Τεχνική προδιαγραφή:

Σημειώσεις:

Η επιχείρησή μας παράγει δύο κατηγορίες στεγνωτήρα μεταλλουργικών ξυστρών τυμπάνων: ενιαίος κύλινδρος και διπλός τύπος κυλίνδρων. Μπορούμε επίσης να σχεδιάσουμε το στεγνωτήρα διπλός-κυλίνδρων με τον ανώτερο υλικό τροφοδότη από την άποψη του αιτήματος από τον πελάτη.

Εισαγωγή προϊόντων:

Ο στεγνωτήρας τυμπάνων σειράς Hg (Flaker) είναι ένα είδος περιστρεφόμενου συνεχούς ξεραίνοντας εξοπλισμού με το εσωτερικό διευθύνω-ύφος θέρμανσης. Ορισμένο πάχος της ταινίας υλικών συνδέεται με το τύμπανο από το υλικό υγρό σκάφος κάτω από το τύμπανο. Η θερμότητα μεταφέρεται στον εσωτερικό τοίχο του κυλίνδρου μέσω των σωλήνων και έπειτα στον εξωτερικό τοίχο και στην ταινία υλικών, για να εξατμίσει την υγρασία στην ταινία υλικών ώστε να ξεραθούν τα υλικά. Τα ξηρά προϊόντα ξύνονται έπειτα μακριά από τη λεπίδα που εγκαθίσταται στην επιφάνεια του κυλίνδρου, πτώση κάτω στο σπειροειδή μεταφορέα κάτω από τη λεπίδα, και μεταβιβάζονται, συλλέγονται και συσκευάζονται.

Οι αρχές εργασίας:

Ο στεγνωτήρας τυμπάνων είναι ένα είδος συνεχούς ξεραίνοντας εξοπλισμού μέσω της καλυμμένης θέρμανσης ατμού. Το σώμα περιστρεφόμενων κυλίνδρων είναι συνδεμένο με ένα ορισμένο πάχος της υγρής ταινίας πρώτης ύλης μέσω της υλικής δεξαμενής που τίθεται στο χαμηλότερο μέρος. Τη λογική θερμότητα (ατμός) περνούν μέσω των σωλήνων στον εσωτερικό και εξωτερικό τοίχο των οργανισμών τυμπάνων, και έπειτα διευθύνεται στην υγρή ταινία πρώτης ύλης, έτσι ώστε η περιεκτικότητα σε υγρασία της πρώτης ύλης εξατμίζεται γρήγορα και η αντίδραση κολλών εμφανίζεται. Με τη συνεχή περιστροφή των οργανισμών τυμπάνων, τελικά το υλικό είναι απολύτως ξηρό και η διαδικασία συγκόλλησης ολοκληρώνει.

Τα απολύτως ξηρά προϊόντα ξύνονται από το σώμα περιστρεφόμενων κυλίνδρων από τις μεταλλουργικές ξύστρες που εγκαθίστανται στις επιφάνειες του σώματος τυμπάνων, και που μαζεύονται έπειτα στο μεταφορέα βιδών στο κατώτατο σημείο των μεταλλουργικών ξυστρών. Στο τέλος απαλλαγής του μεταφορέα βιδών, μια συντετριμμένη συσκευή τίθεται. Μετά από να συντριφθούν και τη νιφάδα τα προϊόντα είναι

μεταβιβασμένος στο καθαρό δωμάτιο για το ζύγισμα και τη συσκευασία. Σε αυτό το σημείο, η ξήρανση και η διαδικασία συγκόλλησης ολοκληρώνουν.

Χαρακτηριστικά γνωρίσματα

1. Υψηλή θερμική αποδοτικότητα. Η αρχή της μεταφοράς θερμότητας του στεγνωτήρα κυλίνδρων είναι διεξαγωγή θερμότητας της οποίας διευθύνοντας την κατεύθυνση κρατά ίδιος σε ολόκληρο τον κύκλο λειτουργίας. Εκτός από το διασκεδασμό θερμότητας της κάλυψης τελών και της απώλειας ακτινοβολίας, όλη η θερμότητα μπορεί να χρησιμοποιηθεί για την εξάτμιση των υγρών υλικών στον τοίχο του κυλίνδρου. Η θερμική αποδοτικότητα μπορεί να φθάσει σε 80%-90%.

2. Μεγάλη ελαστικότητα λειτουργίας και ευρεία εφαρμογή. Οι διάφοροι παράγοντες ξήρανσης του στεγνωτήρα κυλίνδρων μπορούν να ρυθμιστούν, όπως η πυκνότητα της σίτισης των υλικών/πάχος της υλικής ταινίας, θερμοκρασία της θέρμανσης του μέσου, που περιστρέφεται την ταχύτητα του κυλίνδρου κ.λπ. Όποιος μπορεί να αλλάξει την ταχύτητα ξήρανσης του στεγνωτήρα κυλίνδρων. Δεδομένου ότι αυτοί οι παράγοντες δεν έχουν καμία αμοιβαία σχέση μεταξύ τους, επιφέρει τη μεγάλη ευκολία για να ξεράνει τη λειτουργία, και την καθιστά εφαρμόσιμη στην ξήρανση των διάφορων υλικών και για να καλύψει τη διαφορετική απαίτηση της παραγωγής.

3. Μικρή χρονική περίοδος ξήρανσης. Η περίοδος ξήρανσης υλικών είναι κανονικά 10 έως 15 δεύτερη, έτσι είναι κατάλληλη για τα heat-sensitive υλικά. Μπορεί να χρησιμοποιηθεί επίσης υπό το λιγότερο όρο πίεσης εάν τίθεται στο κενό.

4. Γρήγορο ποσοστό ξήρανσης. Δεδομένου ότι η ταινία των υλικών που ντύνονται στον τοίχο του κυλίνδρου είναι πολύ λεπτή. Κανονικά, το πάχος είναι 0,3 1.5mm, συν τις κατευθύνσεις της θερμότητας και μάζας η διαβίβαση είναι ίδια, η δύναμη εξάτμισης στην επιφάνεια της ταινίας μπορεί να κρατήσει σε 30-70kg. H2o/m2

Οι απαιτήσεις για το τύμπανο/πέφτουν το στεγνωτήρα κυλίνδρων με τη μεταλλουργική ξύστρα

Λαμβάνοντας υπόψη τη συγκεκριμένη κατάσταση της επιχείρησης, κάνουμε με το παρόν έγγραφο τις ακόλουθες απαιτήσεις στο σχέδιο της επιχείρησης πελατών μας:

1. Είναι απαραίτητο ότι η συσκευή αφαίρεσης σκόνης και αφαίρεσης μυρωδιών πρέπει να τακτοποιηθεί (συν την υγρή συσκευή τριφτών)

2. Κανένα αρχικό και ενδιάμεσο φίλτρο αποδοτικότητας δεν προστίθεται στον κολπίσκο αέρα

3. Ο καυστήρας επέλεξε τα ιταλικά προϊόντα εμπορικών σημάτων του Ριάντ

4. Για να εξοπλιστεί με την υλική συσκευή σίτισης (που χρησιμοποιεί το μεταφορέα βιδών)

5. Ο χάλυβας λεβήτων χρησιμοποιείται για το μέρος καύσης, και το ανοξείδωτο χρησιμοποιείται για το σε επαφή μέρος του κεφαλιού μηχανών και του τυμπάνου, και ο χάλυβας άνθρακα μπορεί να χρησιμοποιηθεί για άλλα μέρη

6. Ο κύλινδρος σχεδιάζεται για να είναι στην προσαρμογή με τις συγκεκριμένες απαιτήσεις του πελάτη (όπως 1,4 * 14m και κ.λπ.)

7. Προσθέστε τη συσκευή συντριβής και ανακατώματος για να αποτρέψει μέσα τη συσσώρευση των υλικών (μέσω του άξονα)

8. Ο θραυστήρας διανομής πρέπει να εγκατασταθεί στη θέση όπου το υλικό εισάγει τον εξοπλισμό μέσω του μεταφορέα βιδών, όπως συμπιέσεις το μαζικό υλικό στις λουρίδες για την εύκολη ξήρανση.

9. Ο εξοπλισμός έχει μια βάση και έναν καυστήρα.

10. Η επιχείρησή μας αποτελεί μόνο τη βάση εξοπλισμού, η οποία είναι αρμόδια για τη σύνδεση της ηλεκτρικής ενέργειας και του νερού με τις εγκαταστάσεις.

Διάγραμμα ροής:

Σκίτσο της δομής στεγνωτήρων τυμπάνων:

Από το χαρακτηριστικό γνώρισμά του, μπορεί να διαιρεθεί σε δύο τύπους: ενιαίοι κύλινδρος και διπλός-κύλινδρος. Διαφορετικά μπορεί επίσης να διαιρεθεί σε δύο τύπους σύμφωνα με την πίεση λειτουργίας: κανονικός τύπος πίεσης και αποσυμπίεσης.
