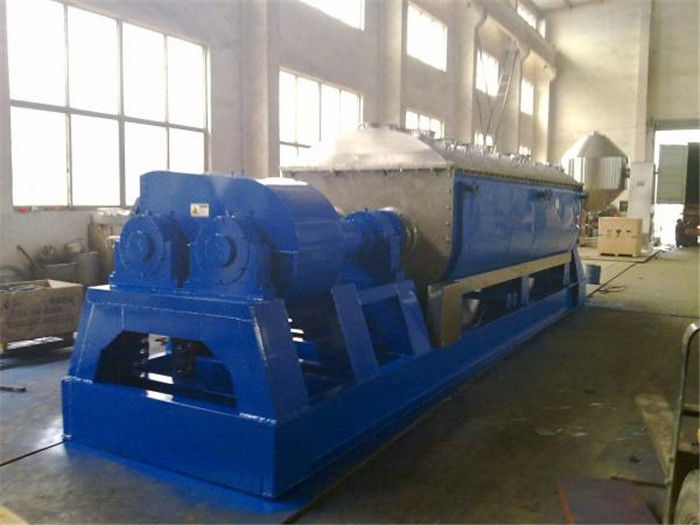

Diesel που θερμαίνει τον κοίλο στεγνωτήρα διεξαγωγής κουπιών 20rpm KJG

Περιγραφή προϊόντων

Κοίλος στεγνωτήρας κουπιών σειράς KJG (κοίλος στεγνωτήρας στροφείων) (στεγνωτήρας κουπιών)

Γενική περιγραφή

Εφαρμόσιμη για την ξήρανση ή την ψύξη της κόλλας, μορίων, σκονών και πηλού η κατάσταση του υλικού, εκτελεί τη διαδικασία, και τον καύσης κάτω από τη χαμηλή θερμοκρασία. Η ειδική λεπίδα ανακατώματος και μεταφοράς θέρμανσης, κάνει την υψηλή θερμότητα μεταφέροντας την αποδοτικότητα, και παρέχει την αυτοκαθαριζόμενη λειτουργία. Το ειδικές διαμορφωμένες υποστήριγμα ανακάτωμα και η θερμότητα που μεταφέρουν τη λεπίδα έχουν την υψηλή αποδοτικότητα θέρμανσης και την αυτοκαθαριζόμενη λειτουργία της επιφάνειας μεταφοράς θέρμανσης.

Οι κοίλες wedge-shaped λεπίδες συγκεντρώνονται στον κοίλο άξονα. Τα μέσα θερμότητας διατρέχουν της λεπίδας από τον κοίλο άξονα. Η θερμότητα που μεταφέρει την περιοχή στον αποτελεσματικό όγκο είναι πολύ υψηλή. Η σειρά θερμοκρασίας της θέρμανσης των μέσων είναι -40 ℃ σε 320 ℃. Να είναι ατμός, ή υγρή κατάσταση, όπως ο ατμός, θερμική έμμεση θέρμανση πετρελαίου κ.λπ., δεν υπάρχει καμία θερμότητα που πραγματοποιείται αεροπορικώς. Όλη η θερμότητα χρησιμοποιείται για στην ξήρανση του υλικού εκτός από χαμένη των στρωμάτων μόνωσης θερμότητας. Η επιφάνεια της wedge-shaped λεπίδας έχει την αυτοκαθαριζόμενη λειτουργία. Οι σχετικές μετακινήσεις των μορίων προϊόντων και της wedge-shaped επιφάνειας επηρεάζουν τη δράση καθαρισμού, αυτό μπορεί να καθαρίσει το υλικό που συνδέεται με τη wedge-shaped επιφάνεια, έτσι να κρατήσει την καθαρότητα της θερμότητας μεταφέροντας την επιφάνεια κατά τη διάρκεια της εργασίας. Το κοχύλι του κοίλου στεγνωτήρα λεπίδων ω-διαμορφώνεται, και 2 ή 4 κομμάτια του κοίλου άξονα ανακατώματος είναι συνήθως εξοπλισμένα στο κοχύλι. Για να αποφύγει οποιαδήποτε διαρροή του υλικού ή για να συλλέξει τον υλικό διαλυτικό ατμό, υπάρχει σφραγισμένη τελική κάλυψη και τοπ κάλυψη με το κοχύλι. Στο λιμένα απαλλαγής παρέχεται ένα εμποδίζοντας πιάτο για να εξασφαλίσει το υλικό ύψος επιπέδων, έτσι ώστε η επιφάνεια μεταφοράς θερμότητας καλύπτεται πλήρως από το υλικό και επιδεικνύει πλήρως τη συμβολή επιφάνειας. Η θερμότητα που μεταφέρει τα μέσα περνά του συνδετήρα περιστροφής, το κοχύλι του σακακιού και τον κοίλο άξονα ανακατώματος. Για να εξασφαλίσει καλύτερη επίδραση μεταφοράς, ο κοίλος άξονας ανακατώματος υιοθετεί τη διαφορετική εσωτερική δομή σύμφωνα με τα διαφορετικά μέσα θέρμανσης.

Λεπτομέρειες προϊόντων

Τεχνική παράμετρος

Refs. Κατάλογος χαρακτηριστικής παραμέτρου

Σημείωση: μερικές από τις παραμέτρους ρυθμίζονται, και υπαγόμενος στο πραγματικό σχέδιο.

Αρχή εργασίας:

Οι επιφάνειες μεταφοράς θερμότητας του κοίλου στεγνωτήρα κουπιών περιέλαβαν το κουπί, τον άξονα ανακατώματος, και την επιφάνεια τοίχων. Και η περιοχή μεταφοράς θερμότητας του κουπιού είναι η μεγάλη πλειοψηφία, έτσι η δομή του εξοπλισμού είναι συμπαγής και ο τομέας μεταφοράς θερμότητας του όγκου μονάδων είναι υψηλός. Το ανακάτωμα και η μίξη κάνουν τον υλικό κύκλο εργασιών tempestuously έτσι ώστε το υλικό μπορεί να πάρει τον υψηλό συντελεστή μεταφοράς θερμότητας, η κατειλημμένοι περιοχή και ο χώρος είναι μικροί και το κόστος κεφαλαίου εγκαταστάσεων σώζεται. Επειδή η δομή του κουπιού είναι ειδική, κατά τη διάρκεια κατά τη διάρκεια της περιόδου, το υλικό θα εξωθηθεί και θα χαλαρώσουν, ξήρανση που ενισχύεται. Η αναλογία φόρτωσης της ξήρανσης της αίθουσας είναι υψηλή, μπορεί να είναι 80~90%, ο χρόνος ξήρανσης μπορεί να ρυθμιστεί από λεπτά σε μερικές ώρες με τη ρύθμιση της ταχύτητας σίτισης, της περιστροφικής ταχύτητας του άξονα ανακατώματος και της αναλογίας φόρτωσης. Και από τη σίτιση του λιμένα στην απαλλαγή του λιμένα η μετακίνηση του υλικού είναι βασικά κίνηση εμβόλων. Η χρονική διανομή κατοικιών της είναι στενή, έτσι η υγρασία του προϊόντος είναι ομοιόμορφη. Το κουπί στον άξονα ανακατώματος έχει μια ορισμένη αξονική γωνία, έτσι μπορεί να ξεράνει το υλικό συνεχώς.

Δομή του εξοπλισμού:

Παίρνοντας τον τύπο διπλός-άξονων για να εισαγάγει παραδείγματος χάριν τη δομή (ο στεγνωτήρας κουπιών περιλαμβάνει τον ενιαίο άξονα, το διπλούς άξονα και τον τύπο τέσσερις-άξονων). Αποτελείται από το W-διαμορφωμένο κοχύλι με το σακάκι, ανώτερη κάλυψη, δύο κοίλοι άξονες με τα κουπιά, δύο καλύψεις τελών, ένωση στροφέων, μηχανισμός μετάδοσης σωληνώσεων εύκαμπτων μετάλλων που περιλαμβάνει τη ρόδα εργαλείων και αλυσίδων και το κ.λπ.

Οι πυρήνες του εξοπλισμού είναι οι δύο κοίλοι άξονες και τα κοίλα κουπιά που ενώνονται στενά στους άξονες. Η μορφή του κουπιού είναι κοίλη hemi-κυκλική μορφή σφήνα-μορφής, μέσα σε την μπορεί να είναι εισαγμένο μέσο θέρμανσης. Εκτός από την ανακατώνοντας λειτουργία, είναι επίσης η συσκευή μεταφοράς θερμότητας. Δύο κύριες επιφάνειες μεταφοράς θερμότητας των κουπιών είναι επιφάνεια κλίσεων. Όταν οι υλικές επαφές με την επιφάνεια κλίσεων, κόκκοι θα γλιστρήσουν μακρυά από την επιφάνεια κλίσεων με την περιστροφή του κουπιού. Μπορεί να επιτρέψει τη μεταφορά θερμότητας ανανεώνεται συνεχώς, έτσι η μεταφορά θερμότητας ενισχύεται. Στο κατώτατο σημείο τριγώνων του κουπιού υπάρχει λεπίδα μεταλλουργικών ξυστρών, μπορεί να σκουπίσει το υλικό που καταθέτει στο κατώτατο σημείο, έτσι μπορεί να αποφύγει τη νεκρή γωνία.

Υπάρχουν μερικοί εξοπλισμοί για τη διανομή του κουπιού και τα μεγέθη κάθε μέρους. Και στην περιοχή σίτισης, την περιοχή ξήρανσης και απαλλαγή της περιοχής, υπάρχουν όχι μόνο κουπιά, αλλά και συμπληρωματική μονάδα, μπορεί να εξασφαλίσει τις εργασίες μηχανών σταθερά, και να ξεράνει ομοιόμορφα. Περισσότεροι, χρόνος κατοικιών μπορούν να ρυθμιστούν.

Εφαρμογή

Ο στεγνωτήρας κουπιών έχει χρησιμοποιηθεί επιτυχώς στα τρόφιμα, τη χημική ουσία, το πετροχημικό, τη χρωστική ουσία, τη βιομηχανική λάσπη, κ.λπ. Τα χαρακτηριστικά της μεταφοράς θερμότητας, ψύξη, ανακάτωμα επιτρέπουν στον εξοπλισμό για να ολοκληρώσουν τις ακόλουθες διαδικασίες μονάδων: calcination (χαμηλή θερμοκρασία), ψύξη, ξήρανση (διαλυτική αποκατάσταση), θέρμανση (τήξη), αντίδραση και αποστείρωση. Η μίξη των λεπίδων, συγχρόνως, είναι επιφάνειες μεταφοράς θερμότητας, και αυτό κάνει την περιοχή μεταφοράς θερμότητας στις αυξήσεις όγκου μονάδων, κονταίνει το χρόνο επεξεργασίας. Η λεπίδα σφηνών ενεργεί όχι μόνο επιφάνεια μεταφοράς θερμότητας αλλά και κατέχει την αυτοκαθαριζόμενη λειτουργία. Συμπίεση - η επέκταση που αναμιγνύει τη λειτουργία κάνει τον υλικό να αναμιχθεί ακόμη και. Το υλικό γίνεται για να κινηθεί κατά μήκος του αξονικού ως «έμβολο-ροή», και στο αξονικό διάστημα, η υλική κλίση θερμοκρασίας, υγρασίας και mixedness είναι πολύ μικρή.
1. Το θερμικό αγώγιμο πετρέλαιο εφαρμόζεται όπως το μέσο θέρμανσης, ο στεγνωτήρας κουπιών ολοκληρώνει calcination χαμηλής θερμοκρασίας. Όπως: από dihydrate το θειικό άλας ασβεστίου (CaSO4 2 H2O), ασβεστοποιημένος dihydrate στο θειικό άλας ασβεστίου με 1/2 H2O (ασβέστιο SO4. 1/2 H2O). Το διττανθρακικό άλας νατρίου (NaHCO3) ασβεστοποιείται στη σόδα (NA2CO3), κ.λπ.
2. Με το μέσο ψύξης, όπως η άλμη κ.λπ. νερού, ψύξης που αντλείται μέσα, ο στεγνωτήρας κουπιών μπορεί να χρησιμοποιηθεί για την ψύξη. Όπως: το αλκαλικό δοχείο ψύξης κουπιών που χρησιμοποιείται στη βιομηχανία ανθρακικού άλατος νατρίου έχει αντικαταστήσει το ντεμοντέ αέρας-δροσίζοντας αλκαλικό δοχείο ψύξης, σώζοντας τη συσκευή επεξεργασίας αερίου ενέργειας και τελών, που μειώνει το κόστος λειτουργίας. Μπορεί επίσης να χρησιμοποιηθεί για την ψύξη του διοξειδίου τιτανίου, ferro-nickel της σκόνης και των διάφορων ειδών σκόνης και κοκκωδών υλικών. Από 1000 ℃, στην ενιαία μηχανή ένα υλικό μπορεί να δροσιστεί σε λιγότερο από 40 ℃.
3. Οι κύριες λειτουργίες του στεγνωτήρα: χωρίς χρησιμοποίηση του αέρα θέρμανσης, μπορεί να κάνει τη διαλυτική αποκατάσταση, την κατανάλωση ενέργειας και τον έλεγχο περιβάλλοντος σε έναν tractable ή εύχρηστο ιδανικό όρο. Προσαρμόζεται ιδιαίτερα στα υλικά που πρέπει να ανακτήσουν το διαλυτικό, θερμικό ευαίσθητο υλικό που είναι εύφλεκτο και εύκολο να οξειδωθεί. Έχει χρησιμοποιηθεί ευρέως στη λεπτή χημική βιομηχανία, την πετροχημική βιομηχανία και τη βιομηχανία χρωστικών ουσιών.
4. Στο αξονικό διάστημα, η ομοιομορφία της θερμοκρασίας, η υγρασία και το mixedness, επιτρέπουν στον εξοπλισμό για να χρησιμοποιηθούν για τη θέρμανση ή την τήξη, ή την αντίδραση μερικών στερεών υλικών. Έχει χρησιμοποιηθεί επιτυχώς στο σύνθετο λίπασμα και τις τροποποιημένες βιομηχανίες αμύλου. Ο στεγνωτήρας λεπίδων μπορεί να χρησιμοποιηθεί για τη διαδικασία αποστείρωσης για τα τρόφιμα και το αλεύρι. Η μεγάλη περιοχή θέρμανσης στον αποτελεσματικό όγκο μονάδων μπορεί σύντομα να θερμάνει το υλικό στη θερμοκρασία αποστείρωσης, αποφεύγοντας την υλική ποιοτική αλλαγή λόγω της μακροπρόθεσμης θέρμανσης.

Πεδίο για τα εφαρμοσμένα υλικά
Πετροχημική βιομηχανία: polyolefin σκόνη, πολυαιθυλένιο ρητίνης πολυανθράκων, υψηλής και χαμηλής πυκνότητας, γραμμικό πολυαιθυλένιο χαμηλής πυκνότητας, polyacetal μόρια, νάυλον 6, νάυλον 66, νάυλον 12, ίνα οξικού άλατος κυτταρίνης, ΜΑΔ, αλλυλική ρητίνη, πλαστικά εφαρμοσμένης μηχανικής, PVC, πολυβινυλικό οινόπνευμα, πολυστυρόλιο, πολυπροπυλένιο, πολυεστέρας, πολυ φορμαλδεΰδη και στυρόλιο - copolymer και αιθυλένιο ακρυλονιτρίλιου - copolymerization προπυλενίου.
Βιομηχανία προστασίας του περιβάλλοντος: Ηλύς καθαρισμού λυμμάτων ΣΓΔ, επιμεταλλώνοντας με ηλεκτρόλυση νερό λάσπης, αιθάλη λεβήτων, φαρμακευτικά απόβλητα, υπολείμματα αποβλήτων μύλων ζάχαρης, γαστρονομικό υπόλειμμα αποβλήτων εργοστασίων σκονών, τέφρα μυγών άνθρακα.
Βιομηχανία τροφών: υπόλειμμα σάλτσας σόγιας (offscum), τροφή βάσεων κόκκαλων (μήτρα), σιτάρια του ποτοποιού, τακούνια των τροφίμων, υπόλειμμα μήλων, πορτοκαλιά φλούδα (δέρμα), γεύμα σόγιας, τροφή κόκκαλων κοτόπουλου, ιχθυάλευρο, πρόσθετες ουσίες τροφών, βιολογική λάσπη.

Βιομηχανία τροφίμων: άμυλο, φασόλι κακάου, niblet.

Χημική βιομηχανία: Ανθρακικό άλας νατρίου, σύνθετο λίπασμα NPK, καολίνης, βεντονίτης, ο λευκός Μαύρος άνθρακα, conductex, phosphogypsum, floride νατρίου οξείδωσης, ασβέστης nitrade, ανθρακικό άλας μαγνήσιου, κυανίδιο νατρίου, calmogstrin, θειικό άλας βάριου, annaline, ανθρακικό άλας ασβεστίου, χρωστική ουσία, μοριακό κόσκινο, saponin.

Τα χαρακτηριστικά γνωρίσματα

1. Η κατανάλωση θερμότητας στεγνωτήρα κουπιών είναι μικρή: Καμία θερμότητα που πραγματοποιείται αεροπορικώς λόγω της έμμεσης θέρμανσης δεν υπάρχει κανένα στρώμα μόνωσης θερμότητας με τον εξωτερικό τοίχο του στεγνωτήρα. Καταναλώνει 1,2 κλ του ατμού για να εξατμίσει 1kg του νερού για στην ξεραίνοντας κατάσταση πηλού του υλικού.

2. Χαμηλότερο κόστος που επενδύει στο στεγνωτήρα λεπίδων: ο αποτελεσματικός όγκος μονάδων έχει μια μεγάλη επιφάνεια μεταφοράς θερμότητας, έτσι το χρόνο επεξεργασίας κονταίνουν. Το μέγεθος εξοπλισμού μειώνεται, όπως θα μείωνε πολύ την περιοχή οικοδόμησης και το διάστημα οικοδόμησης.

3. Η σειρά του υλικού που υποβάλλεται σε επεξεργασία είναι ευρεία: Θερμότητα - ευαίσθητος υλικός και τα υλικά που υποβάλλονται σε επεξεργασία κάτω από υψηλής θερμοκρασίας να υποβληθεί σε επεξεργασία με τα διαφορετικά μέσα θέρμανσης. Τα κανονικά μέσα είναι: ατμός, θερμικό έλαιο, ζεστό νερό και ψυχρό νερό. Να είναι συνεχής ή λειτουργία batch, που χρησιμοποιήθηκε ευρέως σε πολλές περιοχές.

4. Η ρύπανση είναι λιγότερος: Χωρίς να ισχύσουν ή μεταφορά αέρα, πολύ λίγοι κονιοποιούν παρασύρονται, κατά συνέπεια το λιγότερο υλικό χάνεται. Ο διαλύτης που εξατμίζεται είναι πολύ λίγοι, αυτό εύκολο να υποβληθεί σε επεξεργασία. Για το υλικό που να αναγκάσει τη ρύπανση ή το διαλύτη για να ανακτηθεί, να υιοθετήσει τη σφραγισμένη κυκλοφορία.

5. Το κόστος λειτουργίας είναι χαμηλό: 1hour/day.operator είναι αρκετό για την κανονική λειτουργία. Η χαμηλή ανακατώνοντας ταχύτητα και η λογική δομή, το φορεμένο ποσό είναι λίγες, και η αμοιβή συντήρησης είναι χαμηλή.

6. Σταθερή λειτουργία: Τα υλικά μόρια πλήρως έρχονται σε επαφή με τη θερμότητα μεταφέροντας την επιφάνεια, λόγω της ειδικοί συμπιέζοντας και πρήζομαι-ανακατώνοντας επίδρασης της διαμορφωμένης υποστήριγμα λεπίδας. Η κλίση (ή διαφορά) της θερμοκρασίας, η υγρασία και το mixedness είναι πολύ μικρή στη διαφορετική αξονική περιοχή, έτσι για να εξασφαλίσουν τη σταθερότητα της διαδικασίας.

7. Η θερμότητα έμμεσα, υλικό δεν μπορεί να μολυνθεί.

8. Η περιστροφική ταχύτητα του άξονα κουπιών είναι χαμηλή, δεν θα καταστρέψει τη μορφή και την ιδιοκτησία του προϊόντος.

Διάγραμμα ροής
