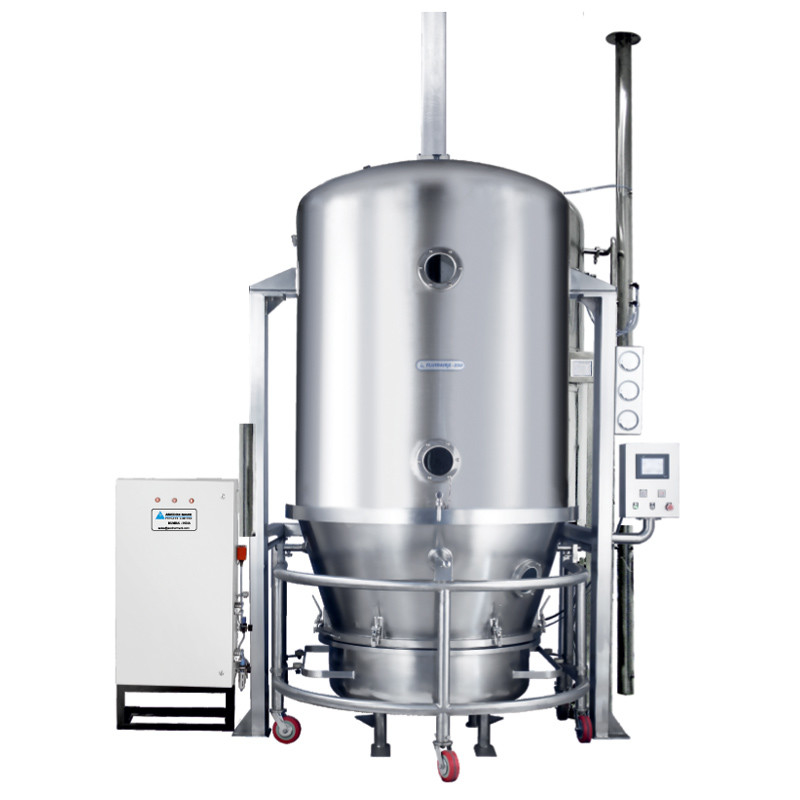

Οριζόντιο στεγνωτήριο κρεβατιού με ρευστό 1,5 m3/min , στεγνωτήριο κρεβατιού συνεχούς ρευστοποίησης SUS304

FG(Στεγνωτήριο υγρού κρεβατιού)( FBD Dryer )/Μηχάνημα στεγνώματος κρεβατιού Vertical Pharmaceutical Fluid Bed(Στέγνωμα με υγρό κρεβάτι Μηχανή)

Γενική περιγραφή

Η ξήρανση σε ρευστό κρεβάτι μπορεί να χρησιμοποιηθεί σε ολόκληρη τη βιομηχανία επεξεργασίας σκόνης.Στη φαρμακευτική βιομηχανία, αυτή η καινοτόμος μέθοδος έχει αντικαταστήσει το χρονοβόρο στέγνωμα σε δίσκους εδώ και πολύ καιρό: Η διαδικασία ξήρανσης με στέγνωμα ρευστοποιημένης κλίνης μειώνει το χρόνο στεγνώματος στον φούρνο ξήρανσης κατά περίπου είκοσι φορές.Επιπλέον, η ξήρανση σε ρευστοποιημένη κλίνη παρέχει ελεγχόμενες και ομοιόμορφες συνθήκες στεγνώματος σε σύγκριση με το ανομοιόμορφο στέγνωμα σε δίσκους.

Λεπτομέρειες προιόντος:

Τεχνικές παράμετροι

Σημειώσεις:

Θερμοκρασία: Ρυθμιζόμενη από περιβάλλον σε 120℃.

Ποσοστό συλλογής:> 99%

Χρόνος λειτουργίας: 15~30 λεπτά (εξαρτάται από το υλικό)

Περιεκτικότητα τελικού προϊόντος: ~ 0,2%

Θόρυβος:≤75dB

Αρχή:

Ο καθαρός αέρας φιλτράρεται από τα δύο ή τρία φίλτρα και στη συνέχεια μπαίνει στο σύστημα θέρμανσης για θέρμανση.Αφού θερμανθεί, ο ζεστός αέρας εισέρχεται στον θάλαμο ξήρανσης και ανατινάζει το υλικό στο μπολ του FBD και αφήνει το υλικό σε συνθήκες ρευστοποίησης.Κατά τη διάρκεια αυτής της περιόδου, το υλικό στεγνώνει.Όταν οι πελάτες χρησιμοποιούν το μηχάνημα, μπορούν να ορίσουν τη διαδικασία και τις παραμέτρους σύμφωνα με τις απαιτήσεις της διαδικασίας και στη συνέχεια να ξεκινήσουν το μηχάνημα.

Το στεγνωτήριο ρευστού στρώματος FG-B και το στεγνωτήριο υγρού κρεβατιού FBG με αντοχή σε κραδασμούς 2 bar χρησιμοποιούνται ευρέως για ξήρανση σκόνης και σωματιδίων σε βιομηχανίες φαρμακευτικών, τροφίμων, ζωοτροφών και χημικών.Μια ρευστοποιημένη κλίνη είναι μια κλίνη στερεών σωματιδίων με ένα ρεύμα αέρα που περνά προς τα πάνω μέσα από τα σωματίδια με ρυθμό που είναι αρκετά μεγάλος ώστε να τα θέτει σε κίνηση.Καθώς ο αέρας ταξιδεύει μέσω της κλίνης των σωματιδίων, τα σωματίδια συμπεριφέρονται σαν βρασμένο νερό.Η ενεργή κίνηση δημιουργεί τη δυνατότητα για βελτιωμένη ανάμειξη και έχει ως αποτέλεσμα μια ισοθερμική ιδιότητα.Σε μια ρευστοποιημένη κλίνη με φυσαλίδες, δεν υπάρχει κλίση θερμοκρασίας εντός της μάζας των ρευστοποιημένων σωματιδίων.Επειδή η θερμοκρασία και ο όγκος του αέρα μπορούν να ρυθμιστούν με ακρίβεια, η διαδικασία επιτυγχάνει γρήγορη μεταφορά θερμότητας καθιστώντας την πολύ αποτελεσματική, αλλά απαλή για το προϊόν.

Η δομή του φυτού:

1. ΕΙΣΟΔΟΣ AHU

Η είσοδος AHU αποτελείται από πρωτεύον φίλτρο (G4), φίλτρο μετάδοσης (F8), φίλτρο υψηλής απόδοσης (H13) και θερμαντήρα με ακριβή έλεγχο θερμοκρασίας.Η ροή αέρα εισόδου, η ταχύτητα και η πίεση είναι μεταβλητές και ελεγχόμενες.Για τη θερμάστρα, μπορεί να είναι καλοριφέρ ατμού, ηλεκτρική θερμάστρα, φούρνος αερίου και ούτω καθεξής.

2. ΚΥΡΙΑ ΔΟΜΗ ΣΩΜΑΤΟΣ

Η κύρια δομή του αμαξώματος αποτελείται από κάτω μπολ, κινητό μπολ προϊόντος με καρότσι, ρευστοποιημένο θάλαμο, θάλαμο διαστολής/ περίβλημα φίλτρου.Το κάτω μπολ, το δοχείο προϊόντος και ο ρευστοποιημένος θάλαμος είναι φουσκωτό παρέμβυσμα σιλικόνης σφραγισμένο με αισθητήρα επιθεώρησης αέρα συμπίεσης για να διασφαλιστεί η αξιόπιστη στεγανοποίηση.

3. ΦΙΛΤΡΟ ΠΡΟΪΟΝΤΟΣ

Το φίλτρο διπλής δομής σε δύο τεμάχια (κατόπιν αιτήματος, διαθέσιμο φίλτρο από ανοξείδωτο χάλυβα) είναι φουσκωτό παρέμβυσμα πυριτίου σφραγισμένο μεταξύ των εσωτερικών επιφανειών του θαλάμου διαστολής με αισθητήρα επιθεώρησης αέρα συμπίεσης για να διασφαλιστεί η αξιόπιστη στεγανοποίηση.Ένας αισθητήρας σκόνης είναι τοποθετημένος στη σωλήνωση εξάτμισης και κλειδώνεται από το σύστημα ελέγχου για να διασφαλίζει την ασφάλεια του προϊόντος κατά το στάδιο της επεξεργασίας.

4. ΕΞΑΤΜΙΣΗ AHU

Το φίλτρο συλλογής σκόνης καυσαερίων είναι σχεδιασμένο φιλικό προς το περιβάλλον.

Χαρακτηριστικό :

Η δομή της κλίνης ρευστοποίησης είναι στρογγυλή ώστε να αποφεύγεται η νεκρή γωνία.Μέσα στη χοάνη υπάρχει συσκευή ανάδευσης για να αποφευχθεί η συσσώρευση της πρώτης ύλης και ο σχηματισμός καναλιού ροής.Ο κόκκος εκκενώνεται με τη μέθοδο της ανατροπής.Είναι πολύ βολικό και γεμάτο.Το αποφορτισμένο σύστημα μπορεί να σχεδιαστεί ως αίτημα.

Λειτουργεί σε συνθήκες αρνητικής πίεσης και σφράγισης.Ο αέρας φιλτράρεται.Επομένως είναι απλό στη λειτουργία και βολικό για τον καθαρισμό.Είναι ένας ιδανικός εξοπλισμός που συμμορφώνεται με τις απαιτήσεις της GMP.

Για τις παραλλαγές διεργασίας κοκκοποίηση ψεκασμού, συσσωμάτωση ψεκασμού ή επίστρωση ψεκασμού, πρέπει να σημειωθεί ότι όχι μόνο η υγρασία πρέπει να εξατμιστεί μέχρι να φτάσει σε μια καθορισμένη υπολειμματική τιμή, αλλά και ότι η ξήρανση λαμβάνει χώρα κατά τη διάρκεια ολόκληρης της διαδικασίας ψεκασμού.Οι υπερβολικά υψηλές θερμοκρασίες αέρα εισόδου μπορεί να οδηγήσουν σε ανεπαρκείς υγρές γέφυρες, ασταθείς κοκκώδεις δομές ή ανομοιογενή όψη φιλμ.

Υγρό κρεβάτι για την επίτευξη γρήγορης μετάδοσης θερμότητας του μέσου.

Εφαρμογές:

Το μηχάνημα χρησιμοποιείται κυρίως για ξήρανση σκόνης ή κόκκων από φαρμακευτικές, τροφικές, χημικές και ορισμένες άλλες βιομηχανίες.

Προαιρετικά στοιχεία:

1. ΕΚΡΗΞΗ ΣΚΟΝΗΣ 2Bar &10Bar

Ο σχεδιασμός με προστασία από έκρηξη σκόνης 2 bar και 10 bar είναι επιλέξιμος για να διασφαλίσει την ασφάλεια του χειριστή, του εξοπλισμού και του περιβάλλοντος με αξιόπιστη συσκευή γείωσης.

2. Φόρτιση προϊόντος από το ανυψωτικό μηχάνημα

Φόρτιση προϊόντος από τη μηχανή μεταφοράς κενού 3. Δομή μέσω τοίχου για το μηχάνημα κατόπιν αιτήματος

Διάγραμμα ροής διαδικασίας

Fluid Bed DryεεεΓια Φαρμακευτικά
