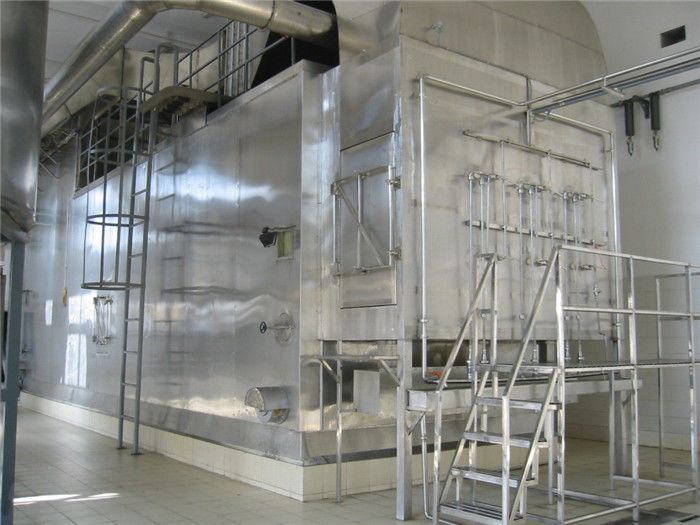

Ομοιόμορφος μορίων εξοπλισμός στεγνωτήρων ψεκασμού μεγέθους HSD οριζόντιος

Περιγραφή προϊόντων

Οριζόντιος στεγνωτήρας ψεκασμού σειράς HSD

Συνοπτική εισαγωγή

Ο οριζόντιος στεγνωτήρας ψεκασμού σειράς HSD είναι διαφορετικός από το συμβατικό κάθετο στεγνωτήρα ψεκασμού. Το ορθογώνιο σώμα πύργων βρίσκεται στο έδαφος, το πυροβόλο όπλο από την πλευρά του σώματος πύργων που ταΐζει, που απαλλάσσει από την άλλη πλευρά. Το υλικό μπορεί να ψεκαστεί από την υψηλή αντλία και έπειτα πλήρως να έρθει σε επαφή με με το ζεστό αέρα που είμαι στην ίδια πλευρά. Ξηρός πολύ σε έναν ελλιπή του χρόνου. Το ολοκληρωμένο προϊόν αφορά το κατώτατο πιάτο του πύργου λόγω της βαρύτητας, και το υλικό στο πιάτο περνιέται από τη μεταλλουργική ξύστρα για να μπεί στο λαμβάνοντα λιμένα.
Μετά από να ξεράνει, το ολοκληρωμένο προϊόν έχει την καλή ρευστότητα, τη μικρή υπόλοιπη, χειρωνακτική φόρτωση, την καλή σταθερότητα, το ομοιόμορφο μέγεθος μορίων και την υψηλή παραγωγή.

Ευρέως χρησιμοποιημένος στην πρωτεΐνη λέκιθου αυγών, τα κύτταρα αίματος, το πλάσμα, τα τρόφιμα, τη χημική ουσία και άλλες βιομηχανίες.

Λεπτομέρειες προϊόντων

Χαρακτηριστικά γνωρίσματα

• Περισσότερη μέσο μέγεθος μορίων, υψηλότερη παραγωγή, λιγότερα απόβλητα και λιγότερη απώλεια
• Κανένας αγκώνας, δεν αποβάλλει το φαινόμενο της απόφραξης σωλήνων
• Το σύστημα έχει τη μικρότερη αντίσταση, ο ανεμιστήρας χαμηλότερης πίεσης θα μπορούσε να υιοθετηθεί με την πιό μικρή κατανάλωση ενέργειας
• Το διάστημα είναι συμπαγές. Ο εξαεριστήρας αέρα, ο ανεμιστήρας εξάτμισης και η θερμάστρα μπορούν να τοποθετηθούν στην κορυφή του πύργου για να μειώσουν την κατειλημμένη περιοχή. Το ύψος εξοπλισμού μειώνεται από περισσότερο από κατά το ήμισυ από τον κάθετο τύπο.

Αρχές εργασίας

Αφότου φιλτράρεται ο αέρας από το φίλτρο και θερμαίνεται από τη θερμάστρα, πηγαίνει στο διανομέα ζεστού αέρα που είναι μέσα

ξεραίνοντας αίθουσα. Μέσω του διανομέα ζεστού αέρα, ο ζεστός αέρας θα εισαγάγει την ξεραίνοντας αίθουσα ομοιόμορφα.

ο ίδιος χρόνος, αντλία σίτισης θα στείλει το υγρό υλικό στο ψεκάζοντας πυροβόλο όπλο πίεσης (ακροφύσιο). Το υγρό υλικό

θα ψεκαστεί στα λεπτά σταγονίδια. Κάνει την περιοχή επαφών του υγρών υλικού και του ζεστού αέρα πολύς

μεγαλύτερη, η υγρασία εξατμίζεται γρήγορα. Σε έναν πολύ λίγος χρόνο, το υγρό υλικό είναι ξηρό στη σκόνη. Σκόνη

πέφτει το ξηρότερο κατώτατο σημείο κάτω. Τα περισσότερα από τα προϊόντα παραλαμβάνονται από τη μετάδοση της μεταλλουργικής ξύστρας και του τρυπανιού.

Η λιγότερη σκόνη στολιδιών θα πάει με το αέριο ουρών στο συλλέκτη σκόνης τσάντα-τύπων που είναι στο τέλος της ξήρανσης

αίθουσα. Η σκόνη και η σκόνη συλλέγονται από το μεταφορέα βιδών. Το αέριο ουρών εξαντλείται από τον ανεμιστήρα.

Τα χαρακτηριστικά γνωρίσματα αυτής της μηχανής είναι:

1. Η ταχύτητα της ξήρανσης είναι πολύ γρήγορη
Η επιφάνεια του υλικού αυξάνεται πολύ μετά από τον ψεκασμό πίεσης, και η υγρασία 90~95% μπορεί να εξατμιστεί στιγμιαία στον υψηλής θερμοκρασίας αέρα. Διαρκεί μόνο δέκα δευτερόλεπτα στις δωδεκάδες των δευτερολέπτων για να ολοκληρώσει το χρόνο ξήρανσης.
2. το διάστημα είναι μικρότερο
Έναντι του κάθετου στεγνωτήρα ψεκασμού, το πρότυπο υιοθετεί την οριζόντια μέθοδο τροφών κολπίσκων, το ύψος του εξοπλισμού μειώνεται πολύ και η συσκευή αφαίρεσης σκόνης δεν σχεδιάζεται από το διασπασμένο σώμα. Η δομή είναι συμπαγής και η ρύθμιση είναι λογική. Έτσι, η περιοχή μειώνεται πολύ, η επένδυση του κτηρίου εργοστασίων και το ρουλεμάν φορτίων του εξοπλισμού μειώνονται επίσης αναλόγως.
3. Υψηλός - ποιοτικό προϊόν
Η δομή του εξοπλισμού είναι απλούστερη. Ο χρόνος ξήρανσης του προϊόντος είναι σύντομος και η χονδροειδής και λεπτή σκόνη του προϊόντος συλλέγεται. Μπορεί να συναντήσει όλα τα είδη ποιοτικών δεικτών, όπως η διανομή μεγέθους, η μορφή του προϊόντος, η ποιότητα του προϊόντος, το χρώμα, το άρωμα, το γούστο, η βιολογική δραστηριότητα και το υγρό περιεχόμενο του προϊόντος.
4. Εύκολοι λειτουργία και καθαρισμός.
Το πρότυπο είναι απλούστερο σε λειτουργία, υψηλότερο στην αυτοματοποίηση και χαμηλότερο στο ποσοστό αποτυχίας. Ο εσωτερικός καθαρισμός του εξοπλισμού δεν είναι κατάλληλη και καμία νεκρή γωνία. Έναντι του κάθετου στεγνωτήρα, η μηχανή δεν έχει κανέναν κρυμμένο κίνδυνο της εναέριας εργασίας από την παραγωγή, εγκατάσταση, που καθαρίζει μέχρι τη συντήρηση.

Διαμορφώσεις εγκαταστάσεων και περιγραφή δομών

Τύποι θερμαστρών
Λόγω των διαφορετικών πηγών θερμότητας που χρησιμοποιούνται από τους χρήστες, συνήθως υπάρχει ηλεκτρική ενέργεια, ατμός, αέριο σωλήνων φυσικού αερίου, άνθρακας, πετρέλαιο και ούτω καθεξής. Ο έλεγχος μορφής του φούρνου θέρμανσης είναι διαφορετικός. Μπορεί να επιλεχτεί σύμφωνα με τις απαιτήσεις των προϊόντων και τους όρους των διάφορων θέσεων. Για περισσότερες λεπτομέρειες και τις οδηγίες λειτουργίας αυτού του τύπου, που αναφέρονται παρακαλώ στο εγχειρίδιο.

Τύποι συμβατικών θερμαστρών:

1). Ηλεκτρική θερμάστρα
2). Ανταλλάκτης θερμότητας ατμού
3). Ανταλλάκτης θερμότητας μεταφοράς θερμότητας
4) άμεση ή έμμεση καύση του φυσικού αερίου (ή άλλων αερίων).
5). Άμεση/έμμεση καύση του άνθρακα
6). Άμεσο/έμμεσο πετρέλαιο καύσης
7). Αέριο σωλήνων

Αυτήν την περίοδο, αυτή η μηχανή υιοθετεί τη μεταφορά θερμότητας ατμού, την ηλεκτρική θέρμανση και την άμεση θέρμανση του φυσικού αερίου.

2. Φίλτρο αέρα
Σύμφωνα με τις διαφορετικές απαιτήσεις, ο κολπίσκος αέρα του συστήματος είναι συνήθως εξοπλισμένος με ένα φίλτρο αέρα. Εδώ είναι οι προαιρετικές επιλογές:
1). Τραχύ φίλτρο αέρα
2). Μέσο φίλτρο αέρα επίδρασης
3). Υπο--αποδοτικό φίλτρο αέρα
4). Φίλτρο υψηλής αποδοτικότητας
5). Φίλτρο υψηλής θερμοκρασίας και υψηλής αποδοτικότητας

3. Διανομέας ζεστού αέρα
Ο ζεστός αέρας εισάγει την ξεραίνοντας αίθουσα οριζόντια, ο ζεστός αέρας και τα σταγονίδια κάνουν τις ανταλλαγές της θέρμανσης και της Μασαχουσέτης Αφ' ενός, προωθήστε την επαφή του αερίου και του υγρού και ενισχύστε τη διαδικασία ξήρανσης. Αφ' ετέρου, για να αποτρέψει τον τοίχο του ημι υγρού υλικού από να κολλήσει στον τοίχο.

4. Τύποι αντλιών τροφών
Παρακάτω είναι τύποι αντλιών τροφών στεγνωτήρων ψεκασμού πίεσης:
1). Αντλία βιδών
2). Αντλία εργαλείων
3). Ομοιογενής αντλία
4). Αντλία διαφραγμάτων (ενισχυτική συσκευή σταθεροποίησης)
5). Αντλία υψηλών μανικών
6). Πνευματική μεταβίβαση

Πυροβόλο όπλο ψεκασμού πίεσης/ακροφύσιο

Κύρια πλεονεκτήματα:
1) Απλή δομή και χαμηλότερο κόστος
2) Εύκολη συντήρηση και κατάλληλη συνέλευση
3) Έναντι της ροής αέρα και του φυγοκεντρικού τύπου, η δύναμη διάσπασης σε άτομα είναι σχετικά χαμηλότερη.

Τα κύρια μειονεκτήματα του πυροβόλου όπλου ψεκασμού πίεσης/του ακροφυσίου είναι:
1) Μια υψηλή αντλία πρέπει να αντιστοιχηθεί.
2) Επειδή η ψεκάζοντας τρύπα είναι μικρή, πρέπει να φιλτραριστεί αποτελεσματικά για να αποτρέψει από την παρεμπόδιση.
3) Το φύλλο ψεκασμού φοριέται εύκολα, για τα μεγαλύτερα υλικά ένδυσης, το ψεκασμένο φύλλο πρέπει να αποτελεσθεί από το wear-resistant υλικό.
4) Το υψηλό υλικό ιξώδους δεν ψεκάζεται εύκολα.

6. Ξεραίνοντας αίθουσα
Η ξεραίνοντας αίθουσα αποτελείται από το κοχύλι, το πλαίσιο, το εσωτερικό σώμα βαρελιών και το στρώμα μόνωσης. Υπάρχει πλαίσιο μεταξύ του εξωτερικού σώματος βαρελιών και του εσωτερικού βαρελιού που γεμίζουν με το βαμβάκι θερμικής μόνωσης με 100mm. Το σχέδιο ενός λογικού μεγέθους αιθουσών ξήρανσης μπορεί να συναντήσει την ικανότητα ξήρανσης μειώνοντας το ιξώδες του πύργου όσο το δυνατόν περισσότερο. Ο κολπίσκος ζεστού αέρα και η έξοδος του δωματίου αποξήρανσης είναι αντίστοιχα εξοπλισμένοι με μια θερμική αντίσταση μετρώντας τη θερμοκρασία, και ο δείκτης θερμοκρασίας εγκαθίσταται στο ηλεκτρικό γραφείο λειτουργίας. Για την παρατήρηση του όρου ψεκασμού, το δωμάτιο αποξήρανσης είναι εξοπλισμένο με έναν φωτίζοντας λαμπτήρα και ένα παράθυρο παρατήρησης. Προκειμένου να είναι κατάλληλη για τον καθαρισμό, το δωμάτιο αποξήρανσης έχει μια καθαρίζοντας πόρτα.

7. Διαχωριστής αέρας-στερεών
Σύμφωνα με τις απαιτήσεις των χαρακτηριστικών προϊόντων και τις περιβαλλοντικές απαιτήσεις των διάφορων υλικών, ο στεγνωτήρας είναι εξοπλισμένος με τους ακόλουθους ανθεκτικούς στον αέρα διαχωριστές.
1). Διαχωριστής κυκλώνων
2). Διασκορπισμένος διαχωριστής
3). Φίλτρο τσαντών/σπίτι φίλτρων/συλλέκτης σκόνης
4). Υγρός συλλέκτης σκόνης scrubber/or υγρός
5). Εγκαθιστώντας αίθουσα
6). Ηλεκτροστατικό precipitator

Σημείωση:

Ο υγρός συλλέκτης σκόνης τριφτών διαιρείται σε Venturi υγρό τρίφτη και υγρό συλλέκτη σκόνης ψεκασμού. Ο συλλέκτης σκόνης τσάντα-τύπων έχει διάφορες επιλογές, όπως ο συμβατικός τύπος τσαντών, ταινία-τοποθετημένη σε στρώματα τσάντα υφασμάτων, υψηλής θερμοκρασίας ανθεκτική τσάντα υφασμάτων, αντιστατική τσάντα υφασμάτων και ούτω καθεξής.
Αυτή τη στιγμή, η κοινή συσκευή χωρισμού είναι ένα φίλτρο τσαντών.

8. Θεραπευτής θερμότητας των αποβλήτων
Από το αέριο ουρών, η θερμότητα των αποβλήτων ανακυκλώνεται και επαναχρησιμοποιείται. Το αέριο ουρών (θερμοκρασία 80-120) θα θερμαθεί σε 40-70 Γ μέσω της έμμεσης ανταλλαγής θερμότητας δύο της συσκευής, η οποία μπορεί πολύ να μειώσει την κατανάλωση ενέργειας του στεγνωτήρα και να μειώσει το κόστος λειτουργίας από περίπου 10-20%

9. Ο φυγοκεντρικός ρυθμιστής ανεμιστήρων και αέρα
Ο φυγοκεντρικός ανεμιστήρας επιλέγεται σύμφωνα με την ικανότητα της μηχανής. Ο όγκος αέρα του ανεμιστήρα μπορεί να ρυθμιστεί σύμφωνα με την πίεση του πύργου και τη θερμοκρασία κολπίσκων & εξόδου. Η μορφή ρύθμισης μπορεί να είναι χειρωνακτική και αυτόματη, και ο ηλεκτρικός ενεργοποιητής μπορεί να ολοκληρωθεί αυτόματα με την αύξηση της ηλεκτρικής συσκευής.

10. Ηλεκτρικός έλεγχος γραφείων
Εδώ είναι μερικοί τύποι ελέγχου στεγνωτήρων ψεκασμού. Θα μπορούσατε να το επιλέξετε σύμφωνα με την απαίτηση προϊόντων και την ακρίβεια ελέγχου.
1). Συμβατικός έλεγχος
2). Έλεγχος PLC (έλεγχος οθόνης αφής)
3). Έλεγχος του DCS (έλεγχος υπολογιστών)

Η λειτουργία ολόκληρης της μηχανής ελέγχεται από ένα ηλεκτρονικό γραφείο ελέγχου.

Τα κύρια σημεία ελέγχου είναι
1). Ανεμιστήρας
2). Ανεμιστήρας αέρα
3). Ηλεκτρικός θερμάστρα ή καυστήρας
4). Αντλία τροφών, κ.λπ.

Διάγραμμα ροής για τον οριζόντιο στεγνωτήρα ψεκασμού σειράς HSD

Οι κύριες ρυθμίζοντας παράμετροι είναι
1). Θερμοκρασία κολπίσκων αέρα
2). Θερμοκρασία οπής αερισμού
3). Εσωτερική πίεση
Η ενδασφάλιση μπορεί να τεθεί σύμφωνα με τη διαμόρφωση και τις απαιτήσεις, όπως η ενδασφάλιση του καυστήρα και του ανεμιστήρα.

Σημείωση: Το ποσό εξάτμισης νερού συσχετίζεται με τα χαρακτηριστικά του υλικού, το στερεό περιεχόμενο και τη θερμοκρασία του κολπίσκου και της εξόδου ζεστού αέρα.
