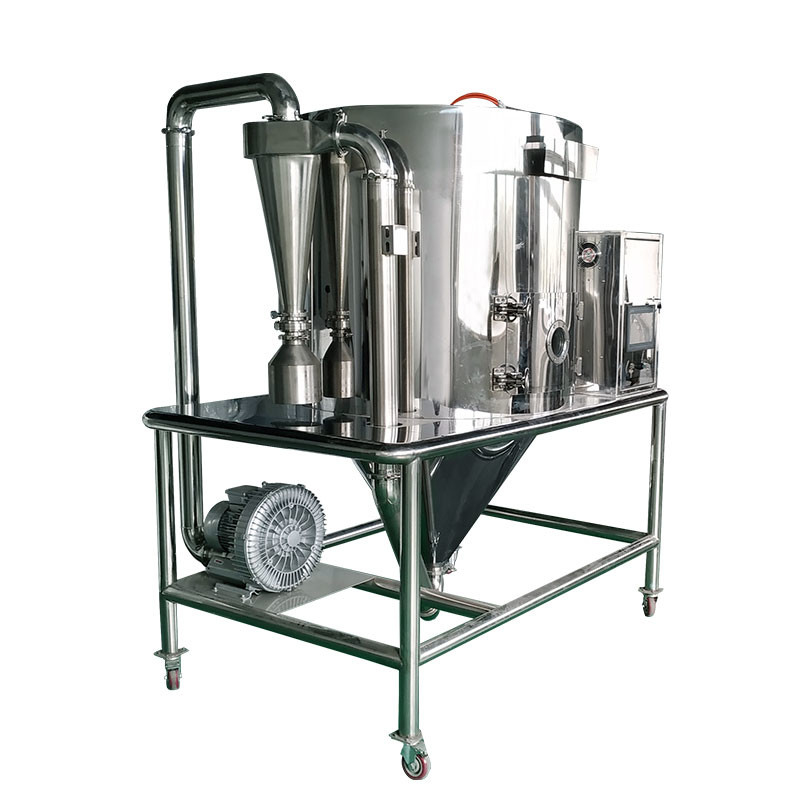

3kg/H Laboratory Scale Spray Dryer Lab Size Small Footprint

Περιγραφή προϊόντων

1.Ονομασία προϊόντος:Στεγνωτήρας ψεκασμού μεγέθους εργαστηρίου/Κέντρο δοκιμών/Δοκιμαστικές εγκαταστάσεις/Κέντρο δοκιμής στεγνωτηρίου ψεκασμού/στεγνωτήριο ψεκασμού υπηρεσίας/στεγνωτήριο ψεκασμού δείγματος





2.Λεπτομέρειες προιόντος



Το οαντικείμενο γιαΣτεγνωτήριο ψεκασμού γιαη δοκιμασία test

Αυτή η δοκιμαστική δοκιμή προορίζεται να παράσχει μια σημαντική βάση για την απόκτηση των τεχνικών παραμέτρων για το σχεδιασμό μιας εγκατάστασης μεγάλης κλίμακας.Δύο μέρη θα πρέπει να εργαστούν από κοινού μέσω των απαραίτητων τεχνικών διαπραγματεύσεων για την απόκτηση της βελτιστοποιημένης δοκιμαστικής λύσης επί τόπου.Με βάση την επίτευξη συμφωνίας από τα δύο μέρη, η δοκιμή θα πραγματοποιηθεί επίσημα.Σας καλωσορίζουμε ειλικρινά να φέρετε την πρώτη ύλη για δοκιμή στο Κέντρο Δοκιμών μας.







Τεχνικό απόρρητο:

Τρία μέρη είναι υπεύθυνα για την εμπιστευτικότητα των προϊόντων και των τεχνολογικών επιτευγμάτων τους (π.χ. ΔΔΙ ή διπλώματα ευρεσιτεχνίας), αλλά τα σχετικά τεχνικά δεδομένα που δημιουργούνται κατά τη διαδικασία δοκιμών, και τα δύο μέρη έχουν την υποχρέωση και την ευθύνη να τα τηρούν αυστηρά το ένα για το άλλο.Σε κάθε περίπτωση και τα δύο μέρη δεν θα πρέπει να παρέχουν πληροφορίες ή δεδομένα σε οποιοδήποτε τρίτο μέρος.



Επί του παρόντος, η εταιρεία μας έχει βασικά κατασκευάσει ένα κέντρο δοκιμών μεγάλης κλίμακας.Όλες οι εγκαταστάσεις δοκιμών αυτού του κέντρου δοκιμών σχεδιάζονται και κατασκευάζονται σύμφωνα με τις απαιτήσεις διαμόρφωσης υψηλού επιπέδου και υψηλής ακρίβειας στους κύριους τομείς βιομηχανικών εφαρμογών.Οι βοηθητικές εγκαταστάσεις των διάφορων εγκαταστάσεων δοκιμών είναι πλήρως επιπλωμένες και η σχεδιαστική τους ιδέα είναι πρωτότυπη και μοναδική, ταυτόχρονα, έχουν μια ποικιλία προηγμένων και ευέλικτων λειτουργιών και έχουν ένα ευρύ φάσμα εφαρμογών.





Η διαμόρφωση του συστήματος ελέγχου έχει απαράμιλλα τεχνικά πλεονεκτήματα, απελευθερώνοντας το ισχυρό δυναμικό της σύγχρονης τεχνολογίας συστημάτων ελέγχου βιομηχανικού αυτοματισμού, η οποία αντικατοπτρίζεται στα εξής: Ο πίνακας ελέγχου διαθέτει μια έξυπνη διεπαφή οπτικού ελέγχου ανθρώπου-μηχανής υψηλής ποιότητας, η οποία εμφανίζει άριστα επαγγελματικά στοιχεία ελέγχου βιομηχανικής διεργασίας; τα κύρια ηλεκτρικά εξαρτήματα που υιοθετήθηκαν είναι προϊόντα διάσημης μάρκας που πληρούν τα διεθνή πρότυπα ποιότητας προϊόντων πρώτης κατηγορίας και χαρακτηρίζονται από ευαίσθητη απόκριση οργάνων, υψηλή ακρίβεια ελέγχου, σταθερή απόδοση προϊόντος, εξαιρετική ποιότητα κατασκευής, βολική λειτουργία κ.λπ. καθώς είναι πλήρως ικανά να διασφαλίσουν την ασφαλή και αξιόπιστη παραγωγή και λειτουργία ολόκληρου του εξοπλισμού υπό κανονικό περιβάλλον λειτουργίας.





Εισαγωγή στο κύριοφυτά/εγκαταστάσειςτου εξεταστικού κέντρου



1. Εργαστηριακός στεγνωτήρας ψεκασμού



Περιγραφές προϊόντων



Το μοντέλο δοκιμής ξήρανσης με ψεκασμό εργαστηριακής κλίμακας με την επωνυμία «XIANDAO» είναι το πρώτο προϊόν στην Κίνα.Από την ίδρυση/έναρξή του τη δεκαετία του 1980, γνώρισε μια μοναδική ιστορία επιτυχίας.Σχεδόν 250 μονάδες/σετ έχουν παραδοθεί για χρήση επί του παρόντος σε πανεπιστήμια, ερευνητικά κέντρα, ερευνητικά ινστιτούτα και εγκαταστάσεις παραγωγής σκόνης στο εσωτερικό και στο εξωτερικό.



Λόγω της μεγάλης ευελιξίας, της ευκολίας, της πρακτικότητας, του συνολικού σχεδιασμού μοντέρνας εικόνας, επιπλέον του ότι διαθέτει διαφορετικά επίπεδα συστήματος ελέγχου, έτσι ώστε το μοντέλο μεγέθους εργαστηρίου να μπορεί να ανταποκριθεί στις αυξανόμενες απαιτήσεις διαφορετικών επιπέδων χρηστών για εργαστηριακή ξήρανση.



Επιπλέον, η ξήρανση με ψεκασμό είναι μια μοναδική διαδικασία ξήρανσης που περιλαμβάνει τόσο σχηματισμό σωματιδίων όσο και ξήρανση, στην οποία τα χαρακτηριστικά της σκόνης μπορούν να διατηρηθούν σταθερά με συνεχή λειτουργία.Η σωστή επιλογή του ατμοποιητή και των μεταβλητών παραμέτρων λειτουργίας του είναι εξαιρετικής σημασίας για την επίτευξη βέλτιστων συνθηκών λειτουργίας και ποικιλιών/κατηγοριών σκόνης πρώτης κατηγορίας.





Στεγνωτήριο ψεκασμού κλειστού κύκλου μεγέθους εργαστηρίου BYP-12



Πεδίο εφαρμογής



1. Κεραμικά μη οξείδια (Aen, Si3N4, κ.λπ.), σκληρό κράμα, υλικό μπαταρίας υψηλής απόδοσης, κ.λπ.

2. Αρωματικό υλικό, προϊόντα υγείας.

3. Φαρμακευτικό προϊόν, βιταμίνη, οργανικά φάρμακα.

4. Συνθετική ρητίνη, κερί παραφίνης.



MSD-8 Εργαστηριακή ζυγαριά Πολυλειτουργικός στεγνωτήρας φαρμακευτικού ψεκασμού ακριβείας



Περιγραφές προϊόντων



◆ Το στεγνωτήριο ψεκασμού «XianDao» γνώρισε μοναδική επιτυχία από τότε που παρουσιάστηκε για πρώτη φορά στους πελάτες μας.περισσότερες από 200 μονάδες έχουν παραδοθεί σε πανεπιστήμια, ερευνητικά κέντρα και εξειδικευμένες εγκαταστάσεις παραγωγής σκόνης σε όλο τον κόσμο.

◆ Εισήχθη για να καλύψει την αυξανόμενη ζήτηση ενός πιο ευέλικτου, αξιόπιστου, σύγχρονου και φιλικού προς τον χρήστη εργαστηριακού στεγνωτηρίου με διαφορετικά επίπεδα συστημάτων ελέγχου.

◆ Η ξήρανση με ψεκασμό είναι μια μοναδική διαδικασία στεγνώματος που περιλαμβάνει τόσο σχηματισμό σωματιδίων όσο και ξήρανση.Τα χαρακτηριστικά της σκόνης μπορούν να ελεγχθούν και οι ιδιότητες της σκόνης να διατηρηθούν.Συνεχής

καθ' όλη τη διάρκεια μιας συνεχούς λειτουργίας.Η επιλογή και η λειτουργία του ατμοποιητή είναι εξαιρετικής σημασίας για την επίτευξη του βέλτιστου.



1. Εξοπλισμός από υψηλής ποιότητας ανοξείδωτο χάλυβα AISI316, ολόκληρος ο εξοπλισμός ξήρανσης με ψεκασμό είναι όμορφος, ρέουσες γραμμές, εξαιρετική κατασκευή, λογική διάταξη

2. Μέθοδος ψεκασμού με τρία είδη επιλογών: φυγοκεντρική, δύο υγρά ψεκασμού πάνω, δύο κάτω υγρό ψεκασμού, κατάλληλο για την παραγωγή προϊόντων με διαφορετικές προδιαγραφές.

3. Αφαιρούμενος καθαρισμός θαλάμου ζεστού αέρα, απλή λειτουργία, χαμηλός θόρυβος.

4. Και τα μέρη επαφής υλικού είναι γρήγορο δομικό σχέδιο, εύκολη αποσυναρμολόγηση, εύκολο να καθαριστεί, υγιεινή απαίτηση.

5. HMI χρησιμοποιώντας τον έλεγχο PLC, μπορείτε να ρυθμίσετε απευθείας τη θερμοκρασία εισόδου, τη θερμοκρασία καυσαερίων, τον ρυθμό τροφοδοσίας, τη λήψη δεδομένων, την εγγραφή, την εκτύπωση και την παρακολούθηση και τον έλεγχο της διαδικασίας.

Μοντέλο LPG-8 Pilot Spray Dryer



Το Standard Rotary Spray Dryer μπορεί να στεγνώσει απευθείας με ψεκασμό το διάλυμα, το γαλάκτωμα, το εναιώρημα και τα υλικά πάστας σε προϊόντα σκόνης.Έχει τα χαρακτηριστικά της γρήγορης ταχύτητας στεγνώματος, της υψηλής απόδοσης και των λίγων διαδικασιών.Μπορεί να διατηρήσει το χρώμα, το άρωμα και τη γεύση του υλικού.Η ξηρή σκόνη έχει καλή διαλυτότητα, υψηλή καθαρότητα, καλό περιβάλλον λειτουργίας και βασικά εφαρμόζει αυτόματη λειτουργία.Αυτό το μηχάνημα χρησιμοποιείται ευρέως στη χημική, πετροχημική, μεταλλουργία, τρόφιμα, φάρμακα, κατασκευές, κεραμικά, δασοκομία και χημικές βιομηχανίες.Επιπλέον, ο εξοπλισμός μπορεί επίσης να ψύχει και να σφαιροποιεί ειδικά υλικά όπως κερί πολυαιθυλενίου, βιολογικά φυτοφάρμακα και σύνθετα λιπάσματα μετά τη θέρμανση και την τήξη.



Βασικές τεχνικές παράμετροι:

Μέγιστη.ικανότητα εξάτμισης υγρασίας: 3kgs/h

Θερμοκρασία εισόδου: 120~300℃ περίπου (ρυθμιζόμενη σύμφωνα με τους χαρακτήρες του υλικού)

Θερμοκρασία εξόδου: 80℃~100℃ (ρυθμιζόμενη στους χαρακτήρες του υλικού)

Συνολική ισχύς εξοπλισμού: 12KW

CSD-30Παποκοπήντοεραμικήμικρόπροσεύχομαιρεράιερ



Γενική περιγραφή:



Η όλη διαδικασία δεν απαιτεί χειροκίνητη επεξεργασία.

◆ Το στεγνωτήριο ψεκασμού για κεραμικά ακριβείας είναι ένα στεγνωτήριο ψεκασμού νέας γενιάς.Πρόκειται για ένα αναβαθμισμένο προϊόν που λανσαρίστηκε από τους τεχνικούς της εταιρείας μας μέσω της τεχνολογικής καινοτομίας στη βάση του μοντέλου υγραερίου.Το μηχάνημα έχει τα χαρακτηριστικά μικρού αποτυπώματος, απλής λειτουργίας και αξιόπιστης λειτουργίας και μπορεί να παρασκευάσει σκόνη με καλή σφαιρικότητα και ομοιόμορφη κατανομή μεγέθους σωματιδίων, ώστε να μπορεί να αυξήσει σημαντικά την πυκνότητα του συμπιεσμένου προϊόντος.

◆ Η υπεροχή και η πρακτικότητα αυτής της σειράς μοντέλων παρέχουν τις απαραίτητες προϋποθέσεις για τις επιστημονικές ερευνητικές μονάδες να παράγουν εκλεκτά κεραμικά και νέα υλικά.Επί του παρόντος, έχουμε χρησιμοποιήσει με επιτυχία ζιρκόνιο, αλουμίνα, οξείδιο ψευδαργύρου, PTC, καρβίδιο του πυριτίου, νιτρίδιο του πυριτίου, υλικά μπαταριών λιθίου και άλλες βιομηχανίες και έχουμε κερδίσει ομόφωνους επαίνους από τους χρήστες.



Πλεονεκτήματα τεχνολογίας:



● Υιοθέτηση νέου ατμοποιητή τύπου Μ, ο οποίος χαρακτηρίζεται ως εξής:

① Μπορεί να πάρει εξαιρετική σφαιρική σκόνη με ελεύθερη ροή.

② Μπορεί να παράγει σκόνη με ομοιόμορφη κατανομή μεγέθους σωματιδίων.

③ Το ποσό κατάθεσης μειώνεται στην εφαπτομένη.

④ Το μέσο μέγεθος σωματιδίων του προϊόντος μπορεί να ρυθμιστεί.

● Δομή εξάτμισης χαμηλού καπακιού σχεδιασμένη για να διασφαλίζει ότι οι περισσότερες σκόνες συλλέγονται στο κάτω μέρος του πύργου ξήρανσης, μόνο μια μικρή ποσότητα σκόνης στον διαχωριστή κυκλώνων ή στο φίλτρο σακουλών, μειώνοντας σημαντικά το επίπεδο πίεσης στο διαχωρισμό αερίου-στερεού του συλλέκτη σκόνης μετά τη σκηνή.

● Το σύστημα θέρμανσης υιοθετεί μη οξειδωτικά εξαρτήματα σωλήνων θέρμανσης.Ο αέρας που εισέρχεται στο δωμάτιο στεγνώματος φιλτράρεται μέσω καθαρισμού τριών σταδίων--, πρωτογενούς απόδοσης, ενδιάμεσης απόδοσης και υψηλής απόδοσης υψηλής θερμοκρασίας, και το επίπεδο καθαρισμού φτάνει πάνω από εκατό χιλιάδες.Αποτρέψτε την ανάμιξη εξωτερικών ακαθαρσιών στο προϊόν και επηρεάστε τις διαδικασίες μετά την επεξεργασία, όπως χύτευση και πυροσυσσωμάτωση του προϊόντος.



LSD-1500 εργαστηριακό στεγνωτήριο ψεκασμού



1. Για την παραγωγή της μηχανής καθόλου, με προϊόντα καύσης αερίου μπορεί να προωθήσει την αποτελεσματική θερμική αποσύνθεση.

2. Μπορεί να ψεκάσει συσκευή πυρόλυσης για να επιτύχει την κλίμακα παραγωγής.

3. Ειδικός σωλήνας πυρήνα κεραμικού κλιβάνου, έμμεση θέρμανση από την ηλεκτρική θερμάστρα.

4. Στη θερμοκρασία του κλιβάνου περίπου 600 ~ 900 ℃ υπό τις συνθήκες λειτουργίας.

5. Σε γενικές γραμμές, ο ιδανικός τρόπος είναι να χρησιμοποιήσετε συσκευή ψεκασμού τύπου ψεκασμού φυγοκεντρικής ψεκασμού υψηλής ταχύτητας, αλλά μπορείτε επίσης να επιλέξετε τη δεύτερη λύση και την ψεκασμό ακροφυσίου υγρού πολτού.

6. Συμπαγές, μικρό αποτύπωμα.απλό στη λειτουργία, υψηλή απόδοση.



Συσκευή πυρόλυσης ψεκασμού (αντιδραστήρας θερμότητας ψεκασμού)



ΔουλειάΑρχή γιαΜέθοδος αντιδραστήρα θερμότητας ψεκασμού



Μια μέθοδος ψεκασμού της μικτής τροφοδοσίας (όπως διάλυμα μεταλλικού άλατος) σε κλίβανο υψηλής θερμοκρασίας και υποβάλλεται αμέσως σε θερμική αποσύνθεση, αντίδραση, σύνθεση ή φρύξη / πυροσυσσωμάτωση για να ληφθεί προϊόν σε σκόνη (γενικά σκόνη οξειδίου μετάλλου).





Χαρακτηριστικά για υψηλή θερμοκρασίαΣπρέι Πυρόλυση



1. Σύνθεση συστήματος πολλαπλών συστατικών ακόμη και όταν τα σωματίδια μπορεί να είναι προϊόντα μικρομέτρων.

2. Μπορεί ίχνος ποσότητας προστιθέμενων συστατικών να διασπείρονται ομοιόμορφα στις πρώτες ύλες.

3. Σε σύγκριση με τη μέθοδο ανάμειξης σκόνης ανάμειξης ακαθαρσιών λιγότερο μηχανική.

4. Προϊόντα σε σκόνη σε επιφανειακή δραστηριότητα, εύκολο στη σύντηξη.





Το φυτό διαθέτει:



1. για την παραγωγή της μηχανής καθόλου, με προϊόντα καύσης αερίου μπορεί να προωθήσει την αποτελεσματική θερμική αποσύνθεση.

2. μπορεί να ψεκάσει συσκευή πυρόλυσης για να επιτευχθεί η κλίμακα παραγωγής.

3. ειδικός σωλήνας πυρήνα κεραμικού κλιβάνου, έμμεση θέρμανση από την ηλεκτρική θερμάστρα.

4. στη θερμοκρασία του κλιβάνου περίπου 600~900 ℃ υπό τις συνθήκες λειτουργίας.

5. Σε γενικές γραμμές, ο ιδανικός τρόπος είναι να χρησιμοποιήσετε υψηλής ταχύτητας φυγοκεντρική συσκευή ψεκασμού τύπου ψεκασμού, αλλά μπορείτε επίσης να επιλέξετε τη δεύτερη λύση και την ψεκασμό ακροφυσίου υγρού πολτού.

6. συμπαγής, μικρό αποτύπωμα?απλή λειτουργία, υψηλή θερμική απόδοση.





2. Μέγεθος πιλότου Μοντέλο BYP-20 Series κλειστού κύκλου στεγνωτήρα ψεκασμούΓιαδοκιμήσκοπός:



Μοντέλο BYP-20 Series κλειστού κύκλου στεγνωτήρα ψεκασμού



1. Μπορεί να αποτρέψει την οξείδωση των προϊόντων και να βελτιώσει την ποιότητα των προϊόντων.

2. Είναι εύκολο να συνειδητοποιήσετε τη λειτουργία χωρίς σκόνη και άσηπτη.

3. Μπορεί να ανακτήσει τον διαλύτη στο υγρό του υλικού.

4. Μπορεί να βελτιώσει τη διατήρηση της αρωματικής σύνθεσης.

5. Μπορεί να στεγνώσει το υγρό εύφλεκτου υλικού ή να κάνει την κοκκοποίηση ψύξης.

6. Μπορεί να στεγνώσει το υλικό με ισχυρή ευαισθησία στη θερμότητα.

7. Μπορεί να συνειδητοποιήσει τους λιγότερους δημόσιους κινδύνους ή καθόλου δημόσιους κινδύνους.

8. Μπορεί να αφήσει έξω τη συσκευή απόσμησης.

9. Μπορεί να συνειδητοποιήσει την ξηρότητα χαμηλής θερμοκρασίας κάτω από 100 βαθμούς Κελσίου.



Ο ορισμός του στεγνωτηρίου ψεκασμού κλειστού κύκλου



◆ Ο στεγνωτήρας ψεκασμού κλειστού κύκλου στον θάλαμο ξήρανσης θα σφραγιστεί στα σταγονίδια ομίχλης διασκορπισμένα από στερεό σε υγρό και ζεστό μέσο (άζωτο N2) ξηράνθηκε μέθοδος σταγονιδίων

προϊόντα σε σκόνη.Ψεκασμός με περιστροφικό ψεκαστήρα ή με ακροφύσιο για να επιτευχθεί, η ξήρανση σταγονιδίων μπορεί να ρυθμιστεί από τη θερμοκρασία ή τη ροή του θερμικού μέσου που πρέπει να ελεγχθεί,

εξάτμιση του διαλύτη προς ανάκτηση μέσω της μονάδας συμπύκνωσης, μετά την "αφαίρεση" και την πλήρη "αφυδάτωση" των μέσων ήταν φίλτρα υψηλής απόδοσης και επέστρεψαν στον εναλλάκτη θερμότητας και τελικά ανακυκλώθηκαν στο σύστημα ξήρανσης.

◆ Η επιτυχία των απαιτήσεων λειτουργίας πλύσης και ψύξης στεγνώματος κλειστού κύκλου με ψεκασμό θα είναι μέρος ενός ακριβούς ελέγχου θερμοκρασίας.Για υψηλό σημείο βρασμού αλκοόλης, γενικά, νερού ψύξης ή αλμυρού νερού, διαλύτες χαμηλού σημείου βρασμού όπως διχλωρομεθάνιο, εξάνιο, ακετόνη κ.λπ., πρέπει να χρησιμοποιήσετε σύστημα ανταλλαγής θερμότητας με σύστημα ψύξης συμπίεσης.





3.Στεγνωτήριο ψεκασμού εμπορικής κλίμακας:



Ειδικά σχεδιασμένο πολυλειτουργικό PSD-50 Precision Pharmaceutical στεγνωτήριο ψεκασμού

Νεόκτιστος πύργος εξυπηρέτησης πελατών



Η Xiandao Company είναι ένα επαγγελματικό εργοστάσιο που ειδικεύεται στην έρευνα διαδικασίας, το σχεδιασμό και την κατασκευή στεγνωτηρίου ψεκασμού και κοκκοποιητή ρευστής κλίνης.

Σύντομα, θα βάλουμε αυτό το πολυλειτουργικό PSD-50 Precision Pharmaceutical στεγνωτήριο ψεκασμού στο κέντρο δοκιμών, όλα είναι για την κάλυψη του αυξανόμενου αριθμού αναγκών δοκιμών που προκύπτουν από την πλειοψηφία των χρηστών σε τομείς βιομηχανικών εφαρμογών όπως φαρμακευτικά προϊόντα, τρόφιμα, χημικά, νέα ενέργεια και νέα υλικά.Φυσικά, αυτές οι απαιτήσεις επικεντρώνονται βασικά στις απαιτήσεις πιο σύνθετων διαδικασιών παραγωγής, υψηλότερης ποιότητας προϊόντων και υψηλότερης απόδοσης δοκιμών, που αντιπροσωπεύουν σε μεγάλο βαθμό την αναπτυξιακή τάση των μεγάλων βιομηχανιών στις βιομηχανικές εφαρμογές την επόμενη περίοδο.Η αναπτυξιακή τάση έχει γίνει ο ανεμοδείκτης της ανάπτυξης της βιομηχανίας.



◆ Η εταιρεία δημιουργεί το ειδικό εργαστήριο για την παροχή της υπηρεσίας δοκιμής για τους πελάτες (με χρέωση) και τα τεχνικά δεδομένα που λαμβάνονται θα παρέχουν σημαντική βάση για την επιλογή και το σχεδιασμό για το

μεγάλης κλίμακας εξοπλισμό.

◆ Είμαστε επίσης υπεύθυνοι να παρέχουμε τις βελτιστοποιημένες διαμορφώσεις της εγκατάστασης, την επιλογή μοντέλων και το σχεδιασμό, και επίσης καθοδηγούμε τους πελάτες να εκπληρώσουν την εγκατάσταση, τον εντοπισμό σφαλμάτων και την εκπαίδευση των χειριστών και να μεταδώσουν τις πρακτικές εμπειρίες λειτουργίας.



ΑναφοράICPδιεπαφή του πίνακα ελέγχου για ένα σετ pfPSDσειρά Spray Dryer



Πληροφορίες αναφοράς για την αυτοματοποίηση



Προηγμένο Σύστημα Ελέγχου Βιομηχανικού Αυτοματισμού



Το αυτόματο σύστημα ελέγχου αποτελείται από ελεγκτή PLC, που εφαρμόζει τον προγραμματιζόμενο λογικό ελεγκτή SIEMENS S7-315 2DP, και βασίζεται στο λογισμικό προγραμματισμού STEP 5.5, την έναρξη και τη διακοπή και τη διασύνδεση της εγκατάστασης, τον έλεγχο βρόχου PID και τον συναγερμό των παραμέτρων διεργασίας και κλπ. Μπορεί να πραγματοποιηθεί.Το σύστημα ελέγχου δέχεται πρώτα τις εντολές του χειριστή και στη συνέχεια κρίνει εάν οι λογικές συνθήκες του προγράμματος διεργασίας θα εκπληρωθούν σύμφωνα με τις πληροφορίες πεδίου που συλλέγονται.Εάν ρυθμιστούν οι συνθήκες, το πρόγραμμα ελέγχου εξάγει σήματα με συγκεκριμένη σειρά για την ενεργοποίηση ή το κλείσιμο όλων των ειδών του εξοπλισμού στη διαδικασία ελέγχου.



Η διεπαφή ανθρώπου-μηχανής HMI διαμορφώνεται από το λογισμικό διαμόρφωσης της SIEMENS SIMATIC WinCC, το οποίο πραγματοποιεί τη λειτουργία, την παρακολούθηση της κατάστασης λειτουργίας, την ανάλυση δεδομένων, την καταγραφή και την εκτύπωση του συστήματος ελέγχου του εξοπλισμού στεγνώματος.Ολοκλήρωσε τον οργανικό συνδυασμό εξοπλισμού πεδίου και προσωπικού.Μέσω του HMI, ο χειριστής μπορεί να εισάγει τις εντολές και να εισάγει διαφορετικές παραμέτρους διαδικασίας ή τύπους για να ολοκληρώσει την παραγωγή διαφορετικών προϊόντων. Ταυτόχρονα, μπορούμε να λάβουμε πληροφορίες για την κατάσταση του συστήματος.Μπορούμε επίσης να ρωτήσουμε για τις τρέχουσες πληροφορίες παραγωγής του συστήματος ή να εντοπίσουμε (διερεύνηση) τα σημαντικά δεδομένα καταγραφής της ιστορικής διαδικασίας παραγωγής.Εάν υπάρχει μια μη φυσιολογική κατάσταση, το σύστημα θα στείλει το σήμα συναγερμού.



Τα δεδομένα πεδίου συλλέγονται μέσω του S7-315 PLC και τα δεδομένα που συλλέγονται εμφανίζονται και καταγράφονται στον υπολογιστή που παίρνει το WinCC ως λογισμικό διαμόρφωσης χρησιμοποιώντας τη μονάδα CP343-1 μέσω πρωτοκόλλου TCP/IP.



Τα δεδομένα που συλλέγονται στο PLC αποστέλλονται επίσης σε έναν απομακρυσμένο υπολογιστή μέσω του βιομηχανικού δρομολογητή (HUB).



Το λογισμικό PLC και ο προγραμματισμός λογισμικού κεντρικού υπολογιστή εφαρμόζουν τη δομή του προγράμματος S88 και τον αρθρωτό σχεδιασμό.



Σύμφωνα με διαφορετικά αντικείμενα ελέγχου, γράφονται πρότυπα κινητήρα (δύο τύποι συμπεριλαμβανομένου του ελέγχου μετατροπέα και του ελέγχου άμεσης εκκίνησης), συμπεριλαμβανομένων των μονάδων βαλβίδων, των προτύπων αναλογικής εισόδου, των προτύπων αναλογικής εξόδου, των προτύπων βρόχου ελέγχου PID κ.λπ.



Ενόψει του ελέγχου διαδικασίας, το μπλοκ GRAPH της SIEMENS εφαρμόζεται για προγραμματισμό, καθιστώντας τη διαδικασία πιο ξεκάθαρη.



Η διαδικασία ξήρανσης εξευγενίζεται σε μια σειρά από μικρές διεργασίες (όπως λειτουργία εν ψυχρώ, λειτουργία εν θερμώ, λειτουργία νερού, λειτουργία υλικού, ξήρανση κ.λπ.).



Ο σκοπός του συστήματος αυτόματου ελέγχου είναι να διασφαλίσει την κανονική λειτουργία του εξοπλισμού και να επιτύχει τη σταθερότητα της ποιότητας του προϊόντος ελέγχοντας και παρακολουθώντας τις σημαντικές παραμέτρους διαδικασίας του στεγνωτηρίου ψεκασμού.
