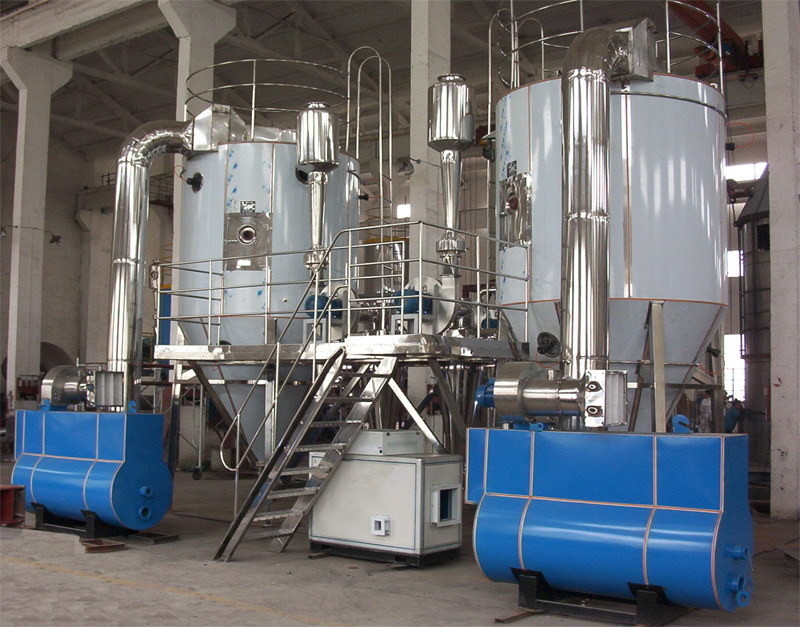

Χημικό κενό ξηρό μέγεθος εργαστηρίων μηχανών 3kgs/H ψεκασμού σκονών

Περιγραφή προϊόντων

1. Όνομα προϊόντων: Στεγνωτήρας ψεκασμού δειγμάτων στεγνωτήρων ψεκασμού του /service εγκαταστάσεων κεντρικής δοκιμαστικός δοκιμής δοκιμής στεγνωτήρων ψεκασμού μεγέθους εργαστηρίων/κέντρων δοκιμής στεγνωτήρων ψεκασμού





2. Λεπτομέρειες προϊόντων



Το αντικείμενο για το στεγνωτήρα ψεκασμού για τη δοκιμαστική δοκιμή

Αυτή η δοκιμαστική δοκιμή προορίζεται να παρέχει μια σημαντική βάση για να λάβει τις τεχνικές παραμέτρους για το σχέδιο των μεγάλης κλίμακας εγκαταστάσεων. Δύο κόμματα πρέπει να εργαστούν από κοινού μέσω απαραίτητων τεχνικών διαπραγματεύσεων για τη λήψη της βελτιστοποιημένης δοκιμαστικής λύσης δοκιμής επί του τόπου. Με βάση δύο κομμάτων που επιτυγχάνουν τη συμφωνία, η δοκιμή θα πραγματοποιηθεί επίσημα.

Σας καλωσορίζουμε ειλικρινά για να φέρουμε την πρώτη ύλη για να εξετάσουμε στο κέντρο δοκιμής μας.





Τεχνική εμπιστευτικότητα:

Τρία κόμματα είναι αρμόδια για την εμπιστευτικότητα των προϊόντων και των τεχνολογικών επιτευγμάτων τους (δηλ. ΔΠΙ ή δίπλωμα ευρεσιτεχνίας), αλλά τα σχετικά τεχνικά στοιχεία που παράγονται κατά τη διάρκεια της εξεταστικής διαδικασίας, και τα δύο κόμματα έχουν την υποχρέωση και την ευθύνη να την κρατήσουν το ένα για το άλλο αυστηρά. Εν πάση περιπτώσει, και τα δύο κόμματα δεν πρέπει να παρέχουν τις πληροφορίες ή τα στοιχεία στον οποιοδήποτε τρίτο.



Αυτή τη στιγμή, η επιχείρησή μας έχει βασικά χτισμένος ένα μεγάλης κλίμακας κέντρο δοκιμής. Όλες οι εγκαταστάσεις δοκιμής αυτού του κέντρου δοκιμής σχεδιάζονται και κατασκευάζονται σύμφωνα με τις απαιτήσεις της υψηλού επιπέδου διαμόρφωσης & της υψηλής ακρίβειας στους κύριους βιομηχανικούς τομείς εφαρμογής. Οι βοηθητικές εγκαταστάσεις των διάφορων εγκαταστάσεων δοκιμής εφοδιάζονται εντελώς, και η έννοια σχεδίου τους είναι νέα και μοναδική, συγχρόνως, αυτοί έχει ποικίλες προηγμένες και εύκαμπτες λειτουργίες, και έχουν ένα ευρύ φάσμα των εφαρμογών





Η διαμόρφωσή της του συστήματος ελέγχου έχει τα ασύγκριτα τεχνικά πλεονεκτήματα, απελευθερώνοντας την ισχυρή δυνατότητα της σύγχρονης βιομηχανικής τεχνολογίας συστημάτων ελέγχου αυτοματοποίησης, η οποία απεικονίζεται σε: Ο πίνακας ελέγχου έχει ένα υψηλό σημείο/μια περίπλοκη οπτική ανθρώπου-μηχανής ευφυή διεπαφή ελέγχου, η οποία επιδεικνύει τα άριστα επαγγελματικά στοιχεία ελέγχου βιομηχανικής διεργασίας τα κύρια ηλεκτρικά συστατικά που υιοθετούνται είναι διάσημα προϊόντα εμπορικών σημάτων που ανταποκρίνονται στα διεθνή πρώτης τάξεως πρότυπα ποιότητας των προϊόντων, και χαρακτηρίζονται από την ευαίσθητη απάντηση οργάνων, υψηλή ακρίβεια ελέγχου, σταθερή απόδοση προϊόντων, έξοχη εργασία, κατάλληλη λειτουργία, κ.λπ. όπως είναι πλήρως σε θέση την ασφαλείς και αξιόπιστες παραγωγή και τη λειτουργία του ολόκληρου εξοπλισμού στο πλαίσιο του κανονικού λειτουργικού περιβάλλοντος.





Εισαγωγή στις κύριες εγκαταστάσεις/τις εγκαταστάσεις του κέντρου δοκιμής



1. Στεγνωτήρας εργαστηριακού ψεκασμού



Περιγραφές προϊόντων



Το πρότυπο δοκιμής ξήρανσης ψεκασμού κλίμακας εργαστηρίων «XIANDAO» μαρκαρισμένο είναι το πρώτο προϊόν στην Κίνα. Από την καθιέρωση/την έναρξή του στη δεκαετία του '80, έχει δοκιμάσει μια μοναδική ιστορία της επιτυχίας του. Σχεδόν 250 μονάδες/σύνολα έχουν παρασχεθεί για να χρησιμοποιηθούν αυτήν την περίοδο στα πανεπιστήμια, τα ερευνητικά κέντρα, τα ερευνητικά κέντρα και τις μονάδες παραγωγής σκονών στο εσωτερικό και στο εξωτερικό.



Λόγω της μεγάλης ευελιξίας της, η ευκολία, δυνατότητα πραγματοποίησης, γενικό σχέδιο σύγχρονος-εικόνας, επιπλέον ότι έχει τα διαφορετικά επίπεδα συστήματος ελέγχου, έτσι το πρότυπο μεγέθους εργαστηρίων μπορεί να ικανοποιήσει τις αυξανόμενες ζητήσεις των διαφορετικών επιπέδων χρηστών για την εργαστηριακή ξήρανση.



Επιπλέον, η ξήρανση ψεκασμού είναι μια μοναδική διαδικασία ξήρανσης που περιλαμβάνει και το σχηματισμό μορίων και που ξεραίνει, στον οποίο τα χαρακτηριστικά σκονών μπορούν να κρατηθούν σταθερά από τη συνεχή λειτουργία. Η κατάλληλη επιλογή του ψεκαστήρα και των μεταβλητών παραμέτρων λειτουργίας της είναι ακραίας σπουδαιότητας στην επίτευξη των βέλτιστων λειτουργούντων όρων και των πρώτης τάξεως ποικιλιών σκονών/των κατηγοριών.





Byp-12 στεγνωτήρας ψεκασμού κλείνω-κύκλων μεγέθους εργαστηρίων



Πεδίο της εφαρμογής



1. Κεραμική μη-οξειδίων (Aen, Si3N4, κ.λπ.), σκληρό κράμα, υψηλής απόδοσης μπαταρία meterial, κ.λπ.

2. Υλικό αρωματικών ουσιών, προϊόντα υγείας.

3. Ιατρικό προϊόν, βιταμίνη, οργανικά φάρμακα.

4. Συνθετική ρητίνη, κερί παραφίνης.



Msd-8 εργαστηρίων κλίμακας πολυσύνθετος στεγνωτήρας ψεκασμού ακρίβειας φαρμακευτικός



Περιγραφές προϊόντων



◆Ο στεγνωτήρας ψεκασμού «XianDao» έχει απολαύσει τη μοναδική επιτυχία από τότε που εισήχθη αρχικά στους πελάτες μας. περισσότερο από 200units έχει παρασχεθεί στα πανεπιστήμια, τα ερευνητικά κέντρα, και τις μονάδες παραγωγής ειδικών σκονών σε όλο τον κόσμο.

◆Έχει εισαχθεί για να ικανοποιήσει την αυξανόμενη ζήτηση ενός πιό εύκαμπτου, αξιόπιστου, σύγχρονου και φιλικού προς το χρήστη εργαστηριακού στεγνωτήρα που έχει τα διαφορετικά επίπεδα συστημάτων ελέγχου.

◆Ο ψεκασμός ο Δρ ying είναι ο μοναδικός Δρ ying process περιλαμβάνοντας και το σχηματισμό και την ξήρανση μορίων. Τα χαρακτηριστικά σκονών μπορούν να ελεγχθούν και ιδιότητες σκονών που διατηρούνται. Σταθερός

σε όλη μια συνεχή λειτουργία. Η επιλογή και η λειτουργία του ψεκαστήρα είναι ακραίας σπουδαιότητας στην επίτευξη ενός βέλτιστου.



1. Εξοπλισμός υψηλού - ποιοτικό AISI316 ανοξείδωτο, οι ολόκληρες όμορφες, ρέοντας γραμμές σχεδίου εξοπλισμού ξήρανσης ψεκασμού, έξοχη εργασία, λογικό σχεδιάγραμμα

2. Μέθοδος διάσπασης σε άτομα με τρία είδη επιλογών: φυγόκεντρος, δύο ρευστή κορυφή ψεκασμού, ψεκασμός δύο κατώτατων σημείων ρευστός, κατάλληλος για την παραγωγή των προϊόντων με τις διαφορετικές προδιαγραφές

3. Μετακινούμενος καθαρισμός αιθουσών ζεστού αέρα, απλή λειτουργία, χαμηλού θορύβου

4. Και τα υλικά μέρη επαφών είναι γρήγορο δομικό σχέδιο, εύκολη αποσύνθεση, εύκολη να καθαρίσει, υγιεινή απαίτηση

5. HMI που χρησιμοποιεί τον έλεγχο PLC, εσείς μπορεί άμεσα να θέσει τη θερμοκρασία κολπίσκων, θερμοκρασία εξάτμισης, ποσοστό τροφών, στοιχεία απόκτηση, καταγραφή, εκτύπωση, και παρακολούθηση και έλεγχος διαδικασίας.

Πρότυπος πειραματικός στεγνωτήρας ψεκασμού LPG-8



Ο τυποποιημένος περιστροφικός στεγνωτήρας ψεκασμού μπορεί άμεσα να ψεκάσει ξηρός τη λύση, το γαλάκτωμα, την αναστολή, και τα υλικά κολλών στα προϊόντα σκονών. Έχει τα χαρακτηριστικά της γρήγορης ταχύτητας ξήρανσης, της υψηλής αποδοτικότητας και λίγων διαδικασιών. Μπορεί να διατηρήσει το χρώμα, το άρωμα και το γούστο του υλικού. Η ξηρά σκόνη έχει την καλή διαλυτότητα, υψηλή αγνότητα, καλό λειτουργικό περιβάλλον, και εφαρμόζει βασικά την αυτόματη λειτουργία. Αυτή η μηχανή χρησιμοποιείται ευρέως στη χημική ουσία, το πετροχημικό, τη μεταλλουργία, τα τρόφιμα, την ιατρική, την κατασκευή, την κεραμική, τη δασονομία και τις χημικές βιομηχανίες. Επιπλέον, ο εξοπλισμός μπορεί επίσης να δροσίσει και pelletize τα ειδικά υλικά όπως το κερί πολυαιθυλενίου, τα βιολογικά φυτοφάρμακα, και τα σύνθετα λιπάσματα μετά από να θερμάνει και να λειώσει.



Κύριες τεχνικές παράμετροι:

Μέγιστη ικανότητα εξάτμισης υγρασίας: 3kgs/h

Θερμοκρασία κολπίσκων: 120~300℃ ή έτσι (η διευθετήσιμη ACC. στους χαρακτήρες του υλικού)

Θερμοκρασία εξόδου: 80℃~100℃ (διευθετήσιμος στους χαρακτήρες του υλικού)

Το σύνολο εξόπλισε τη δύναμη: 12KW

CSD-30 κεραμικός στεγνωτήρας ψεκασμού ακρίβειας



Γενική περιγραφή:



Ολόκληρη η διαδικασία δεν απαιτεί τη χειρωνακτική επεξεργασία.

◆Ο στεγνωτήρας ψεκασμού για την κεραμική ακρίβειας είναι ένας στεγνωτήρας ψεκασμού νέας γενιάς. Είναι ένα αναβαθμισμένο προϊόν που προωθείται από τους τεχνικούς της επιχείρησής μας μέσω της τεχνολογικής καινοτομίας βάσει του προτύπου LPG. Η μηχανή έχει τα χαρακτηριστικά του μικρού ίχνους, της απλής λειτουργίας και της αξιόπιστης λειτουργίας, και μπορεί να προετοιμάσει τη σκόνη με καλό sphericity και την ομοιόμορφη διανομή μεγέθους μορίων, έτσι μπορεί σημαντικά να αυξήσει την πυκνότητα του πιεσμένου προϊόντος.

◆Η ανωτερότητα και η πρακτικότητα αυτής της σειράς προτύπων παρέχουν τις απαραίτητες προϋποθέσεις για τις μονάδες επιστημονικής έρευνας για να παραγάγουν τη λεπτή κεραμική και τα νέα υλικά. Αυτή τη στιγμή, έχουμε χρησιμοποιήσει επιτυχώς το zirconia, την αλουμίνα, το οξείδιο ψευδάργυρου, PTC, το καρβίδιο του πυριτίου, το νιτρίδιο του πυριτίου, τα υλικά μπαταριών λίθιου και άλλες βιομηχανίες, και έχουμε κερδίσει τον ομόφωνο έπαινο από τους χρήστες.



Πλεονεκτήματα τεχνολογίας:



●Υιοθέτηση του νέου ψεκαστήρα μ-τύπων, ο οποίος χαρακτηρίζεται ως εξής:

①Μπορέστε να πάρετε την άριστη ελεύθερης ροής σφαιρική σκόνη

②Μπορέστε να παραγάγετε τη σκόνη με την ομοιόμορφη διανομή μεγέθους μορίων

③Ποσό κατάθεσης που μειώνεται στη γραμμή εφαπτομένης

④Το μέσο μέγεθος μορίων του προϊόντος μπορεί να ρυθμιστεί.

●Δομή εξάτμισης χαμηλός-ΚΑΠ-τύπων με σκοπό να εξασφαλίσει ότι οι περισσότερες από τις σκόνες συλλέγονται στο κατώτατο σημείο του ξεραίνοντας πύργου, μόνο μια σκόνη μικρού ποσού στο διαχωριστή κυκλώνων ή το φίλτρο τσαντών, μειώνοντας πολύ το επίπεδο πίεσης στο gas-solid χωρισμό του συλλέκτη μετα-σκηνικής σκόνης.

●Το σύστημα θέρμανσης υιοθετεί τις μη-οξειδωτικές τοποθετήσεις σωληνώσεων θέρμανσης. Ο αέρας που εισάγει το δωμάτιο αποξήρανσης φιλτράρεται μέσω του τριφασικού καθαρισμού-- , η αρχική αποδοτικότητα, η ενδιάμεση αποδοτικότητα, και υψηλής θερμοκρασίας υψηλής απόδοσης, και το επίπεδο καθαρισμού φθάνουν σε περισσότερες από μια εκατοντάδες χιλιάδες. Αποτρέψτε τις εξωτερικές ακαθαρσίες από τη μίξη στο προϊόν και έχετε επιπτώσεις στις διαδικασίες μετα-επεξεργασίας όπως η σχηματοποίηση και η συμπύκνωση του προϊόντος.



Lsd-1500 στεγνωτήρας εργαστηριακού ψεκασμού



1. Για την παραγωγή της μηχανής καθόλου, με το αέριο τα προϊόντα καύσης μπορούν να προωθήσουν την αποτελεσματική θερμική αποσύνθεση.

2. Συσκευή πυρόλυσης ψεκασμού Itcan για να επιτύχει την κλίμακα παραγωγής.

3. Ένας ειδικός κεραμικός σωλήνας πυρήνων φούρνων, έμμεση θέρμανση από την ηλεκτρική θερμάστρα.

4. Στη θερμοκρασία φούρνων περίπου 600 ~ 900 ℃ υπό τους όρους της λειτουργίας.

5. Γενικά, ο ιδανικός τρόπος είναι να χρησιμοποιηθεί υψηλός; η φυγοκεντρική συσκευή ψεκασμού τύπων διάσπασης σε άτομα ταχύτητας, αλλά μπορεί επίσης να επιλέξει τη δεύτερη λύση και τη ρευστή διάσπαση σε άτομα ακροφυσίων πηλού.

6. Συμπαγές, μικρό ίχνος απλός σε λειτουργία, υψηλή αποδοτικότητα.



Συσκευή πυρόλυσης ψεκασμού (αντιδραστήρας θερμότητας ψεκασμού)



Αρχή εργασίας για τη μέθοδο αντιδραστήρων θερμότητας ψεκασμού



Μια μέθοδος για να ψεκάσει τη μικτή τροφή (όπως η αλατισμένη λύση μετάλλων) σε έναν υψηλής θερμοκρασίας φούρνο, και να την κάνει να υποβληθεί αμέσως στη θερμικό αποσύνθεση, την αντίδραση, τη σύνθεση ή calcination/τη συμπύκνωση για να λάβει το κωνιώδες προϊόν (γενικά σκόνη μεταλλικών οξειδίων).





Χαρακτηριστικά γνωρίσματα για την υψηλής θερμοκρασίας πυρόλυση ψεκασμού



1. Σύνθεση του πολλών συστατικών συστήματος ακόμα και όταν μπορούν να είναι τα μόρια προϊόντα μικρού.

2. Μπορέστε ποσό ιχνών προστιθέμενων συστατικών είναι ομοιόμορφα διασκορπισμένος στις πρώτες ύλες.

3. Έναντι της σκόνης που αναμιγνύει τη μέθοδο τις ακαθαρσίες λιγότερο μηχανικές.

4. Προϊόντα σκονών στη δραστηριότητα επιφάνειας, εύκολος--συμπύκνωση.





Τα χαρακτηριστικά γνωρίσματα εγκαταστάσεων:



1. για την παραγωγή της μηχανής καθόλου, με το αέριο τα προϊόντα καύσης μπορούν να προωθήσουν την αποτελεσματική θερμική αποσύνθεση.

2. μπορέστε να ψεκάσετε τη συσκευή πυρόλυσης για να επιτύχει την κλίμακα παραγωγής.

3. ένας ειδικός κεραμικός σωλήνας πυρήνων φούρνων, έμμεση θέρμανση από την ηλεκτρική θερμάστρα.

4. στη θερμοκρασία φούρνων περίπου 600~900 ℃ υπό τους όρους της λειτουργίας.

5. γενικά, ο ιδανικός τρόπος είναι να χρησιμοποιηθεί συσκευή ψεκασμού τύπων μεγάλης η φυγοκεντρική διάσπασης σε άτομα, αλλά μπορεί επίσης να επιλέξει τη δεύτερη λύση και τη ρευστή διάσπαση σε άτομα ακροφυσίων πηλού.

6. συμπαγές, μικρό ίχνος απλή λειτουργία, υψηλή θερμική αποδοτικότητα.





2. Πειραματικός στεγνωτήρας ψεκασμού κλείνω-κύκλων byp-20 σειρών μεγέθους πρότυπος για το σκοπό δοκιμής:



Πρότυπος στεγνωτήρας ψεκασμού κλείνω-κύκλων byp-20 σειρών



1. Μπορεί να αποτρέψει τα προϊόντα από την οξείδωση και να βελτιώσει την ποιότητα των προϊόντων.

2. Είναι εύκολο να πραγματοποιηθεί η χωρίς σκόνη και αποστηρωμένη λειτουργία.

3. Μπορεί να ανακτήσει το διαλύτη στο υλικό υγρό.

4. Μπορεί να βελτιώσει τη συντήρηση της ευώδους σύνθεσης.

5. Μπορεί να ξεράνει το εύφλεκτο υλικό υγρό ή να κάνει την κοκκιοποίηση ψύξης.

6. Μπορεί να ξεράνει το υλικό με την ισχυρή ευαισθησία θερμότητας.

7. Δεν μπορεί να πραγματοποιήσει το λιγότερο δημόσιο κίνδυνο ή κανέναν δημόσιο κίνδυνο.

8. Μπορεί να αφήσει έξω τη συσκευή εξουδετέρωσης της κακοσμίας.

9. Μπορεί να πραγματοποιήσει την ξηρότητα χαμηλής θερμοκρασίας κάτω από 100 βαθμοί εκατοντάβαθμο.



Ο καθορισμός του κλειστού στεγνωτήρα ψεκασμού κύκλων



◆Ο κλειστός στεγνωτήρας ψεκασμού κύκλων στην ξεραίνοντας αίθουσα θα σφραγιστεί στο διασκορπισμένο σταγονίδια στερεό υδρονέφωσης στο υγρό και καυτό μέσο (Ν2 αζώτου) ήταν ξηρά μέθοδος σταγονίδιων

προϊόντα σκονών. Ψεκασμένη από τον περιστροφικό ψεκαστήρα ή έναν ψεκαστήρα ακροφυσίων για να επιτύχει, η ξήρανση σταγονίδιων μπορεί να ρυθμιστεί από τη θερμοκρασία ή τη ροή του μέσου θερμότητας που ελέγχεται,

η εξάτμιση του διαλύτη που ανακτάται μέσω της μονάδας συμπύκνωσης, μετά από «την αφαίρεση» και πλήρη» «των μέσων ήταν ιδιαίτερα αποδοτικά φίλτρα και επέστρεψαν στον ανταλλάκτη θερμότητας, και ανακύκλωσαν τελικά στο ξεραίνοντας σύστημα.

◆Η επιτυχία των κλειστών απαιτήσεων λειτουργίας πλύσης και ψύξης ξήρανσης ψεκασμού κύκλων θα είναι μέρος ενός ακριβούς ελέγχου θερμοκρασίας. Για το υψηλό σημείο βρασμού νερού ή του θαλασσινού νερού οινοπνεύματος του δροσίζοντας γενικά, τους χαμηλούς διαλύτες σημείου βρασμού όπως το διχλωρομεθάνιο, το εξάνιο, η ακετόνη και το κ.λπ., πρέπει να χρησιμοποιήσετε την ανταλλαγή θερμότητας συστημάτων ψύξης συμπίεσης.





3. Εμπορικού επιπέδου στεγνωτήρας ψεκασμού:



Ειδικά σχεδιασμένος πολυσύνθετος στεγνωτήρας ψεκασμού ακρίβειας psd-50 φαρμακευτικός

Πρόσφατα χτισμένος πύργος υπηρεσιών για τον πελάτη



Η επιχείρηση Xiandao είναι ένα επαγγελματικό εργοστάσιο εξειδικευμένο στην έρευνα, το σχέδιο και την επεξεργασία διαδικασίας για το στεγνωτήρα ψεκασμού και granulator ρευστών κρεβατιών.

Σύντομα, θα βάλουμε αυτόν τον πολυσύνθετο στεγνωτήρα ψεκασμού ακρίβειας psd-50 φαρμακευτικό στο κέντρο δοκιμής, όλο είναι για την ικανοποίηση του αυξανόμενου αριθμού αναγκών δοκιμής που αυξάνονται από τις πλειοψηφίες των χρηστών στους βιομηχανικούς τομείς εφαρμογών όπως το φαρμακευτικό είδος, τα τρόφιμα, οι χημικές ουσίες, η νέα ενέργεια και τα νέα υλικά. Φυσικά, αυτές οι απαιτήσεις συγκεντρώνονται βασικά στις απαιτήσεις των πιό σύνθετων διαδικασιών παραγωγής, της υψηλότερης ποιότητας των προϊόντων και της υψηλότερης παραγωγής δοκιμής, οι οποίες αντιπροσωπεύουν κατά ένα μεγάλο μέρος την τάση ανάπτυξης των σημαντικότερων βιομηχανιών στις βιομηχανικές εφαρμογές στην ερχόμενη περίοδο. Η τάση ανάπτυξης έχει γίνει ο ανεμοδείκτης της ανάπτυξης της βιομηχανίας.



◆Τα σύνολα επιχείρησης - επάνω το ειδικό εργαστήριο για να παρέχουν την υπηρεσία δοκιμής για τους πελάτες (chargable), και τα αποκτηθε'ντα τεχνικά στοιχεία θα παράσχουν τη σημαντική βάση που επιλέγουν και το σχέδιο για

μεγάλης κλίμακας εξοπλισμός.

◆Είμαστε επίσης αρμόδιοι για να παρέχουμε τις βελτιστοποιημένα διαμορφώσεις, την πρότυπος-επιλογή και το σχέδιο των εγκαταστάσεων, και καθοδηγούμε επίσης τους πελάτες για να εκπληρώσουμε την εγκατάσταση, που διορθώνει και που εκπαιδεύει για τους χειριστές, και που μεταδίδει την πρακτική εμπειρία λειτουργίας.



Διεπαφή ΔΠΣ αναφοράς του γραφείου ελέγχου για έναν καθορισμένο pf PSD στεγνωτήρα ψεκασμού σειράς



Πληροφορίες αναφοράς για την αυτοματοποίηση



Προηγμένο βιομηχανικό σύστημα ελέγχου αυτοματοποίησης



Το αυτόματο σύστημα ελέγχου αποτελείται από τον ελεγκτή PLC, που εφαρμόζει τον προγραμματίσημο ελεγκτή λογικής της επιχείρησης SIEMENS S7-315 2DP, και βασίζεται στο λογισμικό προγραμματισμού STEP 5,5, την έναρξη και τη στάση και την ενδασφάλιση των εγκαταστάσεων, τον έλεγχο βρόχων PID και την ανησυχία των παραμέτρων διαδικασίας και του κ.λπ. Μπορέστε να πραγματοποιηθείτε. Το σύστημα ελέγχου δέχεται αρχικά τις εντολές του χειριστή και έπειτα κρίνει εάν οι όροι λογικής του προγράμματος διαδικασίας θα τηρηθούν σύμφωνα με τις συλλεχθείσες πληροφορίες τομέων. Εάν οι όροι είναι οργάνωση, τα σήματα αποτελεσμάτων προγράμματος ελέγχου σε μια συγκεκριμένη διαταγή να ενεργοποιηθούν ή να κλειθούν όλα τα είδη εξοπλισμού στη διαδικασία ελέγχου.



Η ανθρώπου-μηχανής διεπαφή HMI διαμορφώνεται από το λογισμικό SIMATIC WinCC διαμόρφωσης SIEMENS, το οποίο πραγματοποιεί τον έλεγχο λειτουργίας, θέσης λειτουργίας, την ανάλυση στοιχείων, την καταγραφή και την εκτύπωση του ξεραίνοντας συστήματος ελέγχου εξοπλισμού. Έχει ολοκληρώσει τον οργανικό συνδυασμό εξοπλισμού και προσωπικού τομέων. Μέσω του HMI, ο χειριστής μπορεί να εισαγάγει τις εντολές, και διαφορετικούς τους τύπους διαδικασίας εισαγωγής παράμετροι ή για να ολοκληρώσει την παραγωγή των διαφορετικών προϊόντων. Συγχρόνως, μπορούμε να πάρουμε τις πληροφορίες για την κατάσταση του συστήματος. Μπορούμε επίσης να ερευνήσουμε για τις τρέχουσες πληροφορίες παραγωγής του συστήματος, ή να επισημάνουμε (να ερευνήσουν) τα σημαντικά στοιχεία αρχείων της ιστορικής διαδικασίας παραγωγής. Εάν υπάρχει μια ανώμαλη κατάσταση, το σύστημα θα στείλει το σήμα συναγερμών.



Το στοιχείο τομέων συλλέγεται μέσω του PLC S7-315, και το συλλεχθε'ν στοιχείο επιδεικνύεται και καταγράφεται στον υπολογιστή που παίρνει το WinCC ως λογισμικό διαμόρφωσης με τη χρησιμοποίηση cp343-1 ενότητας μέσω του πρωτοκόλλου TCP/IP.



Το στοιχείο που συλλέγεται στο PLC στέλνεται επίσης σε έναν μακρινό υπολογιστή μέσω του βιομηχανικού δρομολογητή (ΠΛΉΜΝΗ).



Ο προγραμματισμός λογισμικού PLC και λογισμικού οικοδεσποτών υπολογιστών εφαρμόζει τη δομή προγράμματος S88 και το διαμορφωμένο σχέδιο.



Σύμφωνα με τα διαφορετικά αντικείμενα ελέγχου, τα πρότυπα μηχανών (δύο τύποι συμπεριλαμβανομένου του ελέγχου αναστροφέων και του άμεσου ελέγχου έναρξης) γράφονται, συμπεριλαμβανομένων των ενοτήτων βαλβίδων, αναλογικά πρότυπα εισαγωγής, πρότυπα αναλογικής παραγωγής, πρότυπα βρόχων ελέγχου PID και κ.λπ….



Λαμβάνοντας υπόψη τον έλεγχο διεργασίας, ο φραγμός ΓΡΑΦΙΚΩΝ ΠΑΡΑΣΤΆΣΕΩΝ SIEMENS εφαρμόζεται για τον προγραμματισμό, καθιστώντας τη διαδικασία σαφέστερη.



Η διαδικασία ξήρανσης καθαρίζεται σε διάφορες μικρές διαδικασίες (όπως η κρύα λειτουργία, η καυτή λειτουργία, η λειτουργία νερού, η υλική λειτουργία, η ξήρανση, κ.λπ.).



Ο σκοπός του αυτόματου συστήματος ελέγχου είναι να εξασφαλιστεί η κανονική λειτουργία των εξοπλισμών και να επιτευχθεί η σταθερότητα της ποιότητας των προϊόντων με τον έλεγχο και την παρακολούθηση των σημαντικών παραμέτρων διαδικασίας του στεγνωτήρα ψεκασμού.
