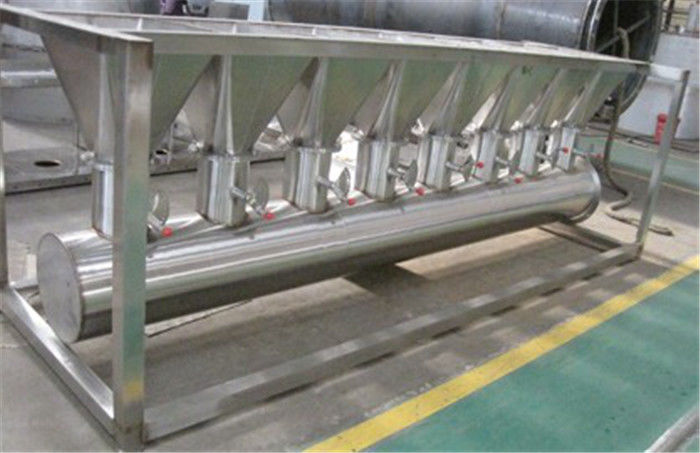

Οριζόντιος στεγνωτήρας ρευστών κρεβατιών ελέγχου SUS304 XF κουμπιών HMI

Περιγραφή προϊόντων

XF οριζόντιος (οριζόντιος στεγνωτήρας ρευστών κρεβατιών) (FBD)

Περιγραφή προϊόντων:

Ο οριζόντιος ρευστοποιημένος - στεγνωτήρας κρεβατιών, επίσης γνωστός ως ρευστοποιημένη - στεγνωτήρας κρεβατιών, που χρησιμοποιείται κυρίως για το χαλάρωμα ξήρανσης κονιοποιεί ή κοκκώδες υλικό. Και εργάζεται ευρέως ως στεγνωτήρας στη βιομηχανία. Αυτή η συσκευή είναι απλή στη δομή, λειτουργεί βολικά και έχει την υψηλή θερμική αποδοτικότητα. Χρησιμοποιείται ευρέως στη χημική ουσία, τη μεταλλεία, την ιατρική, τα τρόφιμα, την επεξεργασία σιταριού, την τροφή, τη βιομηχανία επεξεργασίας βιομηχανικών και λυμάτων πόλεων.

Μετά από περισσότερο από τη χρήση και τη βελτίωση 20 ετών, σήμερα, έχει γίνει μια δημοφιλής ξεραίνοντας συσκευή στους τομείς του φαρμακευτικού είδους, χημική ουσία, τρόφιμα, βιομηχανία επεξεργασίας σιταριού και ούτω καθεξής. Αποτελούμαι από το φίλτρο αέρα, ρευστό κρεβάτι, διαχωριστής κυκλώνων, συλλέκτης σκόνης, μεγάλος φυγοκεντρικός ανεμιστήρας, γραφείο ελέγχου και ούτω καθεξής.

Λόγω της διαφοράς της ιδιοκτησίας της πρώτης ύλης, είναι απαραίτητο να εξοπλίσει με το σύστημα ξεσκονίσματος σύμφωνα με τις απαραίτητες ανάγκες. Μπορεί να επιλέξει και το διαχωριστή κυκλώνων και το φίλτρο τσαντών υφασμάτων ή να επιλέξει μόνο ενός από τους. Γενικά, εάν το φαινόμενο ειδικό βάρος της πρώτης ύλης είναι βαρύ, μπορεί να επιλέξει τον κυκλώνα, εάν η πρώτη ύλη είναι ελαφριά στο φαινόμενο ειδικό βάρος, αυτό μπορεί να επιλέξει το φίλτρο τσαντών για τη συλλογή του. Το σύστημα πνευματικής μεταβίβασης είναι διαθέσιμο κατόπιν αιτήσεως. Υπάρχουν δύο είδη διαδικασιών για αυτήν την μηχανή- συνεχής και διαλείπων τύπος.

Λεπτομέρειες προϊόντων: XF σειράς οριζόντια αποξηραντική μηχανή ρευστών κρεβατιών ρευστών κρεβατιών ξηρότερη (FBD)

Αρχή εργασίας:

Χρησιμοποιώντας την αρχή fluidization, τα στερεά μόρια που αναστέλλονται σε ένα θερμού αερίου ξεραίνοντας μέσο στη διαδικασία ξήρανσης. Το κοκκώδες στερεό υλικό ταΐζεται ρευστοποιημένος - στεγνωτήρας κρεβατιών από τον τροφοδότη. Ο ανεμιστήρας χτυπήματα ο φιλτραρισμένος καθαρός ζεστός αέρας που θερμαίνεται ρευστοποιημένη - κρεβάτι στο κατώτατο σημείο του πιάτου και fluidization διανομής στη gas-solid ανταλλαγή θερμότητας και μάζας για να θερμάνει το στερεό υλικό. Και η μέση πλήρως επαφή θερμότητας με τα στερεά μόρια για να είναι ξηρός. Επειδή το υλικό ταράσσει βίαια, η αντίσταση ταινιών αερίου που μειώνεται πολύ, επομένως, η ένταση ξήρανσης είναι πολύ υψηλή. Μετά από θερμαμένος από το φίλτρο αέρα και τη θερμάστρα, ο αέρας μεταβιβάζεται στο κατώτατο σημείο μιας μικρής αίθουσας από κάθε κλάδο, και εισάγεται στην ξεραίνοντας αίθουσα μέσω του διατρυπημένου πιάτου, που ξεραίνει τη διατρυπημένη οθόνη πλέγματος έως ότου ρευστοποιούν τα υλικά ξηρό. Το ξηρό υλικό απαλλάσσεται από την έξοδο απαλλαγής. Το αέριο εξάτμισης απαλλάσσεται από την κορυφή ρευστοποιημένη - το κρεβάτι και η στερεά δύναμη θα συλλεχθούν από το ξεσκονόπανο τσαντών διαχωριστών ή υφασμάτων κυκλώνων.

Εν τω μεταξύ περνώντας από το διαχωριστή κυκλώνων και το φίλτρο τσαντών, ο αέρας εξάτμισης βγαίνει τελικά από την κορυφή της ξήρανσης της αίθουσας και απαλλαγμένος από τον ανεμιστήρα.

Η αυτόματη παραγωγή μπορεί να πραγματοποιηθεί. Είναι ένα είδος συνεχούς ξεραίνοντας εξοπλισμού. Είναι γρήγορο στην ταχύτητα ξήρανσης, χαμηλή στη θερμοκρασία ξήρανσης, μπορεί να εξασφαλίσει την ποιότητα των προϊόντων και είναι σύμφωνα με τις απαιτήσεις της κκπ.

Χαρακτηριστικά απόδοσης:

Α, απλή δομή και κατάλληλη συντήρηση.

Β, εύκολη λειτουργία και σταθερό τρέξιμο

Γ, ομοιόμορφη gas-solid επαφή, υψηλή σχετική ταχύτητα και ταχύτητα μεταφοράς θερμότητας, υψηλή θερμική αποδοτικότητα.

Δ, κανένα περιστρεφόμενο μέρος, δομένος μέρη, χαμηλό κόστος συντήρησης.

Φ, χαμηλή θερμοκρασία ξήρανσης στη θερμότητα - τα ευαίσθητα υλικά και τα μόρια δεν θα βλαφθούν.

Προσαρμοσμένα υλικά:

Η οριζόντια πολυ-αίθουσα ρευστοποίησε - το κρεβάτι είναι κατάλληλο για το μέσο μόριο που κυμαίνεται το μέγεθος της κοκκώδους, θερμότητας σκονών, όγκου και ξήρανσης - τα ευαίσθητα υλικά από 50 έως 5000 μικρά. Μπορεί να χρησιμοποιηθεί ευρέως στη χημική ουσία, τη μεταλλεία, την ιατρική, την επεξεργασία τροφίμων, τα τρόφιμα, την τροφή, βιομηχανικές και τη βιομηχανία επεξεργασίας λυμάτων πόλεων.

Εφαρμογή:

Διαδικασία ξήρανσης των φαρμάκων, χημική πρώτη ύλη, τρόφιμα, επεξεργασία σιταριού, τροφή και ούτω καθεξής. Παραδείγματος χάριν, ακατέργαστη ιατρική, ταμπλέτα, κινεζική ιατρική, τρόφιμα της προστασίας υγείας, ποτά, μικρόβιο αραβόσιτου, τροφή, ρητίνη, κιτρικό οξύ και άλλες σκόνες. Η κατάλληλη διάμετρος της πρώτης ύλης είναι κανονικά 0.10.6mm. Η πιό εφαρμόσιμη διάμετρος της πρώτης ύλης θα είναι 0.53mm.

Σχηματική αναπαράσταση της εγκατάστασης:

Ένας τύπος: εξοπλισμένος με τον κυκλώνα τύπος διαχωριστών Β: Εσωτερικός τύπος τσαντών Γ: Εξοπλισμένος με το φίλτρο κυκλώνων separator+bag

1. Σίτιση του λιμένα 2. Κύρια μηχανή                    1. λιμένας σίτισης     2. Εσωτερική τσάντα                             1. Σίτιση του λιμένα 2. Κύρια μηχανή

3. Αεροθερμαντήρας 4. Ανεμιστήρας φυσήματος                                 3. Κύρια μηχανή 4. Αεροθερμαντήρας                              3. Αεροθερμαντήρας     4. Ανεμιστήρας φυσήματος

5. Διαχωριστής κυκλώνων 6. Ανεμιστήρας αναρρόφησης               5. Ανεμιστήρας φυσήματος        6. Ανεμιστήρας αναρρόφησης                             5. Διαχωριστής κυκλώνων & φίλτρο τσαντών

7. Υλικός λιμένας απαλλαγής                              7. Λιμένας απαλλαγής                                                  6. Ανεμιστήρας 7 αναρρόφησης. Λιμένας απαλλαγής

Οδηγίες εγκατάστασης:

1. Ο εξοπλισμός πρέπει να τοποθετηθεί στο επίπεδο, που καθορίζεται από το μπουλόνι ιδρύματος, και τα μέρη πρέπει να είναι με την καλή σφράγιση.

2. Ο ανεμιστήρας μπορεί να τεθεί έξω από το δωμάτιο ή να το υποβάλει το χωρισμένο δωμάτιο

3. Το σχεδιάγραμμα μπορεί να ρυθμιστεί βασισμένος στη συνθήκη περιοχών.

TECHNICALPARAMETERS

Σημειώσεις:

1. Εσωτερική θερμοκρασία: ~300 ^Oc.

2. Εάν η περιοχή κρεβατιών είναι μεγαλύτερη από 4m2, κατόπιν ο στεγνωτήρας χρησιμοποιείται κυρίως στον τομέα της ιατρικής Εάν η περιοχή κρεβατιών είναι μεταξύ 5m2 ~20m2, κατόπιν ο στεγνωτήρας χρησιμοποιείται κυρίως στο χημικό τομέα.

3. Η ικανότητα ξήρανσης μετριέται βασισμένος στην αρχική υγρασία του κρυστάλλου του δαμάσκηνου είναι 20% και η τελική υγρασία της είναι 5% και η θερμοκρασία του κολπίσκου αέρα είναι 130℃. Η ικανότητα ξήρανσης άλλων πρώτων υλών θα βασιστεί στον πρακτικό όρο ξήρανσης. Κατά την επιλογή των προτύπων, παρακαλώ σημειώστε ότι: Διαμορφώστε το Α πρέπει να αντιστοιχηθεί το διαχωριστή κυκλώνων και το πρότυπο Β με τον εσωτερικό συλλέκτη σκόνης τσαντών και το πρότυπο Γ με το διαχωριστή κυκλώνων και το συλλέκτη σκόνης τσαντών.

4. Τρόπος σίτισης:

1) Σίτιση αστεριών

2) Σίτιση αστεριών με την πνευματική μεταβίβαση

3) Μεταφορέας ζωνών

4) Προσαρμοσμένος.

5. Η αυτοματοποιημένη παραγωγή μπορεί να πραγματοποιηθεί.

6. Προσαρμοσμένο σχέδιο σύμφωνα με τις απαιτήσεις χρηστών.

7. Η δύναμη ανεμιστήρων εξαρτάται από τις υλικές αποδόσεις.
