Ανθρώπινο μηχανών σύστημα ελέγχου αυτοματοποίησης διεπαφών βιομηχανικό

Προηγμένο βιομηχανικό σύστημα ελέγχου αυτοματοποίησης

Περιγραφή

Το αυτόματο σύστημα ελέγχου αποτελείται από τον ελεγκτή PLC, που εφαρμόζει τον προγραμματίσημο ελεγκτή λογικής της επιχείρησης SIEMENS S7-315 2DP, και βασίζεται στο λογισμικό προγραμματισμού STEP 5,5, την έναρξη και τη στάση και την ενδασφάλιση των εγκαταστάσεων, τον έλεγχο βρόχων PID και την ανησυχία των παραμέτρων διαδικασίας και του κ.λπ. Μπορέστε να πραγματοποιηθείτε. Το σύστημα ελέγχου δέχεται αρχικά τις εντολές του χειριστή και έπειτα κρίνει εάν οι όροι λογικής του προγράμματος διαδικασίας θα τηρηθούν σύμφωνα με τις συλλεχθείσες πληροφορίες τομέων. Εάν οι όροι είναι οργάνωση, τα σήματα αποτελεσμάτων προγράμματος ελέγχου σε μια συγκεκριμένη διαταγή να ενεργοποιηθούν ή να κλειθούν όλα τα είδη εξοπλισμού στη διαδικασία ελέγχου.

Η ανθρώπου-μηχανής διεπαφή HMI διαμορφώνεται από το λογισμικό SIMATIC WinCC διαμόρφωσης SIEMENS, το οποίο πραγματοποιεί τον έλεγχο λειτουργίας, θέσης λειτουργίας, την ανάλυση στοιχείων, την καταγραφή και την εκτύπωση του ξεραίνοντας συστήματος ελέγχου εξοπλισμού. Έχει ολοκληρώσει τον οργανικό συνδυασμό εξοπλισμού και προσωπικού τομέων. Μέσω του HMI, ο χειριστής μπορεί να εισαγάγει τις εντολές, και διαφορετικούς τους τύπους διαδικασίας εισαγωγής παράμετροι ή για να ολοκληρώσει την παραγωγή των διαφορετικών προϊόντων. Συγχρόνως, μπορούμε να πάρουμε τις πληροφορίες για την κατάσταση του συστήματος. Μπορούμε επίσης να ερευνήσουμε για τις τρέχουσες πληροφορίες παραγωγής του συστήματος, ή να επισημάνουμε (να ερευνήσουν) τα σημαντικά στοιχεία αρχείων της ιστορικής διαδικασίας παραγωγής. Εάν υπάρχει μια ανώμαλη κατάσταση, το σύστημα θα στείλει το σήμα συναγερμών.

Psd-90 φυγοκεντρικό διάγραμμα διεπαφών πινάκων ελέγχου ΔΠΣ στεγνωτήρων ψεκασμού ακρίβειας

Λεπτομέρειες προϊόντων

Το στοιχείο τομέων συλλέγεται μέσω του PLC S7-315, και το συλλεχθε'ν στοιχείο επιδεικνύεται και καταγράφεται στον υπολογιστή που παίρνει το WinCC ως λογισμικό διαμόρφωσης με τη χρησιμοποίηση cp343-1 ενότητας μέσω του πρωτοκόλλου TCP/IP.

Το στοιχείο που συλλέγεται στο PLC στέλνεται επίσης σε έναν μακρινό υπολογιστή μέσω του βιομηχανικού δρομολογητή (ΠΛΉΜΝΗ).

Ο προγραμματισμός λογισμικού PLC και λογισμικού οικοδεσποτών υπολογιστών εφαρμόζει τη δομή προγράμματος S88 και το διαμορφωμένο σχέδιο.

Σύμφωνα με τα διαφορετικά αντικείμενα ελέγχου, τα πρότυπα μηχανών (δύο τύποι συμπεριλαμβανομένου του ελέγχου αναστροφέων και του άμεσου ελέγχου έναρξης) γράφονται, συμπεριλαμβανομένων των ενοτήτων βαλβίδων, αναλογικά πρότυπα εισαγωγής, πρότυπα αναλογικής παραγωγής, πρότυπα βρόχων ελέγχου PID και κ.λπ….

Λαμβάνοντας υπόψη τον έλεγχο διεργασίας, ο φραγμός ΓΡΑΦΙΚΩΝ ΠΑΡΑΣΤΆΣΕΩΝ SIEMENS εφαρμόζεται για τον προγραμματισμό, καθιστώντας τη διαδικασία σαφέστερη.

Η διαδικασία ξήρανσης καθαρίζεται σε διάφορες μικρές διαδικασίες (όπως η κρύα λειτουργία, η καυτή λειτουργία, η λειτουργία νερού, η υλική λειτουργία, η ξήρανση, κ.λπ.).

Ο σκοπός του αυτόματου συστήματος ελέγχου είναι να εξασφαλιστεί η κανονική λειτουργία των εξοπλισμών και να επιτευχθεί η σταθερότητα της ποιότητας των προϊόντων με τον έλεγχο και την παρακολούθηση των σημαντικών παραμέτρων διαδικασίας του στεγνωτήρα ψεκασμού.

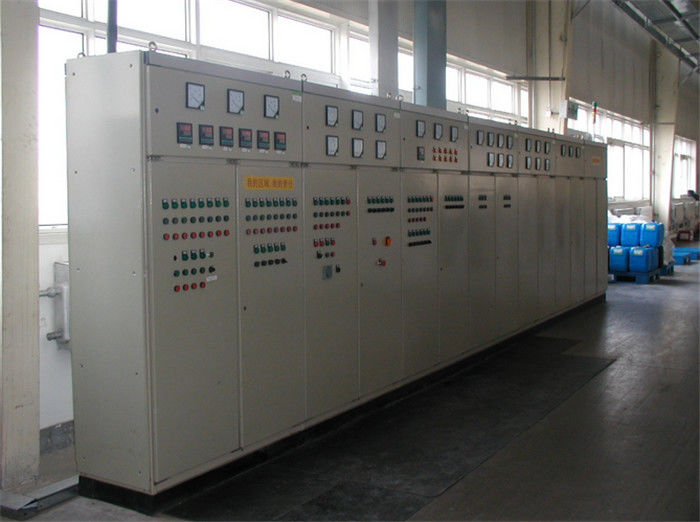

Μεγάλη περιοχή ελέγχου πύργων στεγνωτήρων ψεκασμού

Μεγάλο γραφείο ελέγχου τομέων πύργων στεγνωτήρων ψεκασμού:

SIMATIC σύστημα ελέγχου λογικής προγράμματος & επιτροπή αφής
